产品名称: 橡胶排污止回阀
产品型号: Hx81X、Hx81X-A、Hx41X
产品口径: DN15~DN1800
产品压力: 0.6~1.6MPa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

橡胶排污止回阀产品介绍:

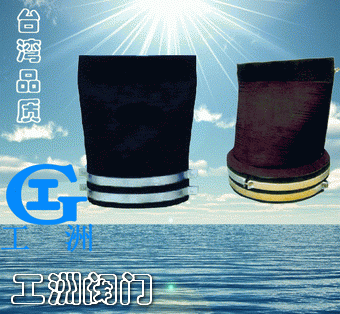

橡胶排污止回阀(西班牙称为“鸭嘴形柔性止回阀”;美国称为“鸭嘴形橡胶止回阀”)是在西班牙ROSS阀门公司,美国红阀公司生产的基础上,进行改进。橡胶柔性止回阀,由于阀门形状像鸭嘴所以常称鸭嘴阀,橡胶排污止回阀产品有法兰连接和卡箍连接两种。鸭嘴阀是城市排水排洪系统和截污管网广泛采用的排污止回阀。鸭嘴阀为一体式结构,100%橡胶材质,内置锦纶帘布胶层,没有任何机械配件。阀门启闭特性好,只通过内部管线压力和外界背压来控制阀门启闭,不需其它运行部件,也不需要人力或电力。阀门完全能够防污水腐蚀,阀门关闭时,渗漏量为零,密封性能好。

橡胶排污止回阀应用范围:
橡胶排污止回阀(鸭嘴阀)广泛应用于沙滩,海岸,码头的洪水,废水,及沿海城市的污水排放。橡胶排污止回阀(鸭嘴阀)可取代拍门止回阀。建议DN800一下的橡胶排污止回阀可以采用卡箍连接或法兰连接。DN800以上的橡胶排污止回阀建议使用法兰连接方式。

橡胶排污止回阀结构特点:
橡胶鸭嘴阀采用优质弹性橡胶材料,内置加强纤维的全橡胶结构的阀门产品,它根据受力分析和受力计算,针对不同工况,,采用不同的设计机理,选用不同的橡胶配方,并按特殊工艺制作而成,,其阀体身特别柔韧,保证最大程度抗压的同时,确保水力损失最小,达到排放性与抗压性的完美结合。

橡胶排污止回阀标准规范:
设计制造标准:
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

橡胶排污止回阀安装结构示意图:

安装方式 安装位置 安装结构示意图
套接式 安装在排水管的出口
法兰式 安装在排水管带法兰的出口末端
镶嵌式 安装于城市雨水污水管道中间
安装板式 安装于出水末端建筑物上
内置式 安装于城市雨水污水和系统出水末端
灰浆或水泥管道式 安装于灰浆或水泥管道的末端

橡胶排污止回阀主要技术参数:

配合管道通径 阀口台阶(A) 管道接触
(B>)
1/2"~3/4" 15 15
1"~1~1/4" 20 20
1~1/2~2~1/2 25 25
3" 40 40
4" 50 50
6" 50 50
8" 50 50
10" 50 50
12"~14" 100 100
16"~20" 150 150
24"~36" 200 200
42" 250 250
48"~60" 300 300
72" 400 400
说明:DN600~1800(24"~72")为双包箍。

鸭嘴阀贮存与运输应注意事项
a、Hx81X、Hx41X型橡胶排污止回阀,应放于低温、干燥处,并保证运输时立式状态放置;
b、设置地板或高于地平面立放;
c、该阀门应远离热源、臭氧、机油、强酸、强碱区域;
d、严禁强辐射光线暴晒和承重;
e、严禁锐利器具划破表面;
f、包装箱上标有“↑”,不允许倒放或平放。
