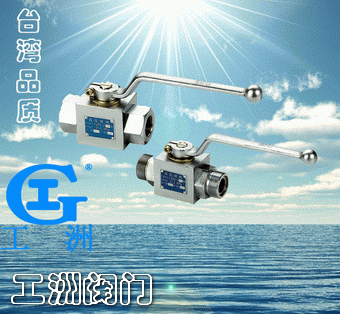

产品名称: 高压球阀
产品型号: YJZQ
产品口径: DN10-50
产品压力: 1.6-50.0MPa
产品材质: 铸钢、不锈钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息
YJZQ系列高压球阀

图形符号

技术参数
公称压力:31.5MPa
适用介质:液压油

外形尺寸

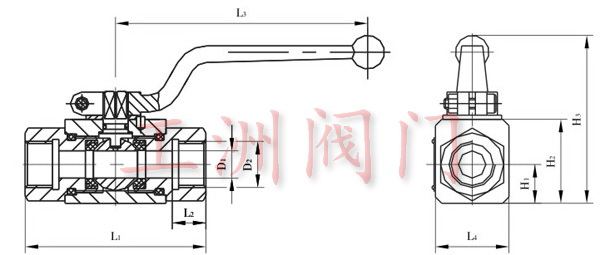

内螺纹连接

型号
D1
D2
L1
L2
L3
L4
H1
H2
H3
YJZQ-J10N
Ф10
M18×1.5
78
14
105
32
16
36
76
YJZQ-J15N
Ф15
M22×1.5
86
16
147
38
19
45
80
YJZQ-J20N
Ф20
M27×2
108
18
185
48
25
55
101
YJZQ-J25N
Ф25
M33×2
116
20
185
57
28.5
64
111
YJZQ-J32N
Ф32
M42×2
136
22
240
75
37.5
84
134
YJZQ-J40N
Ф40
M48×2
148
24
240
85
42.5
95
165
YJZQ-J50N
Ф50
M64×2
180
26
240
104
52
112.5
180

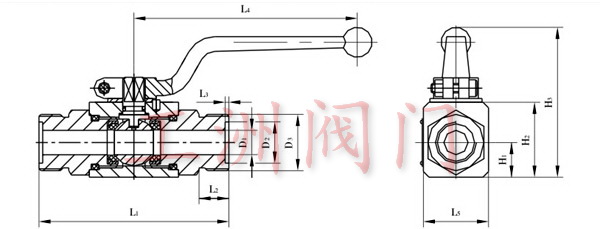

外螺纹连接

型号
D1
D2
D3
L1
L2
L3
L4
L5
H1
H2
H3
YJZQ-J10W
Ф10
Ф20
M27×1.5
94
16
2
105
32
16
36
76
YJZQ-J15W
Ф15
Ф22
M30×1.5
102
16
2
147
38
19
45
80
YJZQ-J20W
Ф20
Ф28
M36×2
124
18
2.5
185
48
25
55
101
YJZQ-J25W
Ф25
Ф35
M42×2
136
20
2.5
185
57
28.5
64
111
YJZQ-J32W
Ф32
Ф40
M52×2
150
20
2.5
240
75
37.5
84
134
YJZQ-J40W
Ф40
Ф50
M64×2
180
24
2.5
240
85
42.5
95
165
YJZQ-J50W
Ф50
Ф60
M72×2
210
26
2.5
240
104
52
112.5
180
