产品名称: 卸荷溢流阀组
产品型号: SXYF
产品口径: DN10、15
产品压力: 1.0~50MPa
产品材质: 铸钢、不锈钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

SXYF系列卸荷溢流阀组
图形符号

技术参数
公称通径:10、15mm
额定流量:40、63L/min
公称压力:32MPa
调压范围:3~32MPa
适用介质:液压油

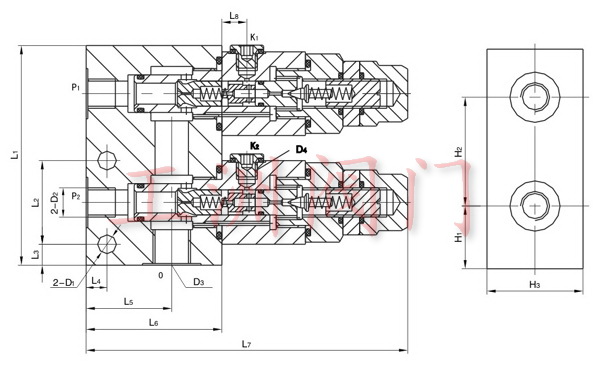

外形尺寸

型号
L1
L2
L3
L4
L5
L6
L7
L8
D1
D2
D3
D4
H1
H2
H3
SXYF-L10
105
40
10
10
41
65
154
12
Ф9
M14×1.5
M18×1.5
M10×1
30
52
46
SXYF-L15
120
54
10
15
48
80
186
13
Ф9
M22×1.5
M22×1.5
M10×1
35
58
55
