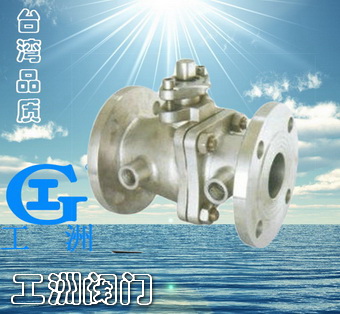

产品名称: 保温夹套球阀
产品型号: BQ41F
产品口径: DN20~DN200
产品压力: 1.0~10.0MPa
产品材质: 碳钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

产品介绍:
保温球阀也称夹套球阀,是在球阀的基础上焊装金属夹套,用于注入蒸汽或其它保温、保冷介质,确保阀内介质能够正常工作。保温夹套球阀具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。

保温球阀根据球阀的结构不同,有整体式保温球阀、两片式保温球阀、对夹式保温球阀等几种结构形式,广泛适用于化工、石油、制药、冶金等行业的系统管路中。

应用范围:
保温夹套球阀主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的重油、胶类等高粘度介质。

结构特点:
保温夹套球阀采用整体式夹套结构设计,更能均匀地保温、保冷,保温球阀比一般球阀体积更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。 夹套、阀体外侧与夹套接管焊接,允许蒸汽或冷水的最高压力为1MPa。

保温球阀具有良好的保温、保冷特性,除缩径保温球阀外,阀门的通径和管径一至,介质呈直线流动,阻力小,能有效降低管路中介质热量的损失,因此,对容易凝固、高粘度的液体介质具有优良的性能。

标准规范:
设计制造标准:GB/T12224、ASME B 16.34
结构长度标准:GB/T 12221-2005、ASME B 16.10
连接法兰标准:JB/T 79、GB/T 9113、ASME B 16.5
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008、JB/T9092、API 598

零件材料与工况:

序号 零件名称 材质
GB ASTM
1 夹套 25 105
2 阀座 WCB A216-WCB
3 阀体 25 A105
4 密封圈 PTFE、对位聚苯
5 球体
6 阀杆 1Cr13 A247-410
7 填料 柔性石墨
8 填料压盖 WCB A216-WCB

主要尺寸及重量:

公称通径(DN) d L D E Q H W 管螺纹
(mm) (in) (mm) (in) P
20 3/4" 19 117 40 1 1/2" 58.5 147 101 170 G3/4"
25 1" 25 127 50 2" 62.5 156 106 170 G3/4"
40 1 1/2" 38 165 65 2 1/2" 63.5 181 125 250 G3/4"
50 2" 51 178 80 3" 68 218 135 250 G3/4"
80 3" 76 229 150 6" 82 275 193 350 G3/4"
100 4" 102 254 200 8" 83 300 265 420 G3/4"
150 6" 152 292 250 10" 95 403 355 1000 G3/4"
200 8" 203 330 300 12" 100 495 410 1300 G3/4"
备注
法兰尺寸可按各种标准及用户要求设计制造。
