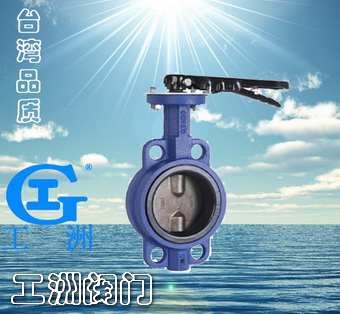

产品名称: 脱硫蝶阀
产品型号: D71X
产品口径: DN40~DN1000
产品压力: 1.0~2.5MPa
产品材质: 铸铁、铸钢、不锈钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

D71X脱硫蝶阀产品介绍:
大气污染中,二氧化硫是重要污染物,而二氧化硫污染物60%以上来源于工业烟气的排放。随着我国环境标准的逐步完善和提高,以及国民对环境意识的提高,我国今后对有工业烟气排放的工程必须进行脱硫处理。烟气脱硫装置中的重要部件之一就是阀门,对于脱硫阀门的要求是既能耐氯化物、氧化物、酸,又能耐苛刻的磨粒磨损和泥浆的磨损腐蚀。正确的选择阀门材料和结构形式,延长阀门的使用寿命是烟气脱硫蝶阀的关键。

在众多的工业或电力领域需要有一套完整的脱硫系统.目前,国际上采用的是石灰石-石膏湿法,一炉一塔脱硫装置,该脱硫装置的脱硫效率可达到95.5%。石灰石浆液系统经过脱硫管道后介质会出现较强的腐蚀性,对整个管道系统和流体控制阀门以及阀门执行器都有着极高的要求。脱硫专用蝶阀就是针对脱硫系统的特殊要求设计制造的。

脱硫脱硝蝶阀专为电厂脱硫脱硝工程而设计,充分考虑了脱硫浆液对阀门的腐蚀和磨损,保证阀板衬里是唯一能够接触到浆液的部件,而其他部件不被石灰石(或石灰膏)浆液腐蚀。因此,阀体和阀杆就不需要采用昂贵的合金(2205)材料,从而大大节约了成本。脱硫蝶阀独特的阀座设计完全把阀体与流体介质隔开,与其他同类阀门比较,它有更佳的阀座牢固方式、就地更换阀座快捷、阀门保持零泄漏、且摩擦小。蝶阀阀板采用高性能合金(2205)材料,有效抵御浆液的腐蚀和磨损。

D71X脱硫蝶阀应用范围:
脱硫专用蝶阀可广泛用于水电、污水、建筑、空调、石油、化工、食品、医药、轻纺、造纸、给排水等流体管线上作为调节和截流使用,并可籍由材质的更改,以适用于水、气、油等不同介质,适用温度-20~80℃。通过更换阀板密封圈、O型圈、蝶板、转轴等材质,可适用多种介质和不同温度。阀门自动控制装备有高品质电动执行机构或双作用气动执行器,可以实现自动与手动双重启闭功能。

D71X脱硫蝶阀结构特点:
脱硫蝶阀主要结构由阀体,阀瓣,阀座,阀杆及传动操作机构等部件组成,阀座采用可脱卸构造,并可根据不同介质的物理化学特性,选用相应的耐高温,耐低温,耐腐蚀,耐光,耐老化材质。

阀门球墨铸铁壳体内外表面可采用高温静电喷涂环氧树脂粉末涂层,涂层具有较高的耐腐蚀性能,与球墨铸铁基体具有极高的结合强度,涂层度为0.2—0.5mm.

1. 采用中线型结构无偏心设计,具有显著的操作扭矩低的特征,配置电动装置时的经济性显著;
2. 设计合理,结构紧凑,安装拆卸简单,便于维修;
3. 采用衬胶结构,蝶板圆周形密封面精密加工至较高的光洁度,对橡胶阀座的摩擦系数极低,阀门使用寿命较长;
4. 阀板密封面流态特性呈线性状态,具有较小的流阻系数,阀门流阻小;
5. 独特设计的模压橡胶阀座具有极佳的均衡性和支撑性,有效避免受力不均造成的对橡胶的破坏,阀门处全关位置时,橡胶处于最佳的压缩状态以保持零泄漏;
6. 阀门两端口橡胶密封面突出球墨铸铁法兰面,阀门在管道安装时无需额外的橡胶密封垫片
7. 蝶阀的操作机构选用灵活;
8. 蝶阀外观精美耐腐蚀性好。

D71X脱硫蝶阀标准规范:

设计制造标准:GB/T 12238-2008
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

D71X脱硫蝶阀零件材料与工况:

壳体材质采用高性能球墨铸铁 GGG40
蝶板材质采用优质合金低碳钢 1.4529
阀轴采用优质的不锈钢 2Cr13
阀座橡胶密封圈 EPDN
轴套采用铝青铜
