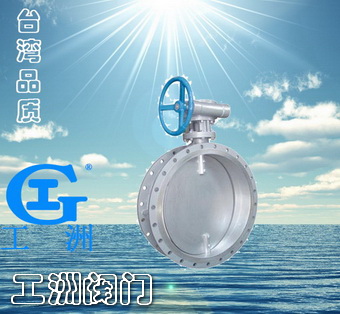

产品名称: 通风蝶阀
产品型号: D341W
产品口径: DN100~DN2000
产品压力: 0.6~2.5MPa
产品材质: 铸铁、铸钢、不锈钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

通风蝶阀产品介绍:
通风蝶阀采用与阀体相同材料加工成密封圈,其适用温度随阀体选材而定,公称压力≤1.0MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。

通风蝶阀应用范围:
通风蝶阀适用温度随阀体选材而定,公称压力≤1.0MPa,一般适用于工业、冶金、环保、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中,作为气体介质调节流量或切断的管道控制装置。通风蝶阀在管道中一般应当水平安装。

通风蝶阀结构特点:
1、通风蝶阀设计新颖、合理,结构独特,重量轻,启闭迅速。
2、蝶阀操力矩小,操作方便,省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
4、内无连杆、螺栓等、工作可靠、使用寿命长,不受介质流向影响

通风蝶阀标准规范:
设计制造标准:GB/T 12238-1989;JB/T8692-1998
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9115.1
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

主要技术参数

公称通径 DN(mm) 50~2000
公称压力 PN(MPa) 0.05 0.25 0.6
试验压力 Ps(MPa) 强度试验 0.075 0.375 0.9
密封试验 ≤1.5%泄漏量
适用介质 煤气、含尘气体、烟道气等
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动

通风蝶阀零件材料与工况:

零件名称 材料
阀体 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈 与阀体相同
阀杆 碳钢、 2Crl3、不锈钢、铬镍钼钛钢
填料 柔性石墨

蝶阀密封材料选用和适用温度

材料品种 碳素钢 低温碳钢 合金钢 奥氏体不锈钢 铬钼钢
代号 WCB LCB WC6或WC9 C5或C12 铬 Cr-18型、304、31 6 12CrMoV
耐最高温度 425℃ 345℃ 595℃ 650℃ 600℃ 560℃
耐最低温度 -29℃ -46℃ -29℃ -29℃ -196℃ -40℃
适用工作温度 ≤ 25℃ ≤345℃ ≤595℃ ≤ 650℃ ≤600℃ ≤560℃



D41/341/641/941W-0.5/2.5/6 C.P.R.V系列连接尺寸

公称通径 结构长度
(标准值)
外形尺寸
(参考值)
连接尺寸 (标准值) 参考重量
(kg)
0.05MPa、0.25MPa O.6MPa
mm inch L H H1 D D1 D2 Z-d D D1 D2 Z-d
100 4 120 105 219 210 170 144 4-18 210 170 144 4-18 20
125 5 120 120 234 240 200 174 8-18 240 200 174 8-18 25
150 6 120 132 247 265 225 199 8-18 265 225 199 8-18 29
200 8 140 160 403 320 280 254 8-18 320 280 254 8-18 47
250 10 140 187 433 375 335 309 12-18 375 335 309 12-18 67
300 12 170 220 465 440 395 363 12-22 440 395 363 12-22 78
350 14 170 245 539 490 445 413 12-22 490 445 413 12-22 96
400 16 190 270 543 540 495 463 16-22 540 495 463 16-22 130
450 18 190 297 571 595 550 518 16-22 595 550 518 16-22 142
500 20 190 322 644 645 600 568 20-22 645 600 568 20-22 191
600 24 210 377 701 755 705 667 20-26 755 705 667 20-26 230
700 28 210 430 753 860 810 772 24-26 860 810 772 24-26 250
800 32 210 487 807 975 920 878 24-30 975 920 878 24-30 320
900 36 250 537 973 1075 1020 978 24-30 1075 1020 978 24-30 410
1000 40 250 587 1023 1175 1120 1078 28-30 1175 1120 1078 28-30 510
1200 48 250 687 1153 1375 1320 1280 32-30 1405 1340 1295 32-33 720
1400 56 300 760 1810 1575 1520 1480 36-30 1630 1560 1510 36-36 1270
1600 64 300 895 1815 1790 1730 1690 40-30 1830 1760 1710 40-36 1730
1800 72 300 995 1920 1990 1930 1890 44-30 2045 1970 1918 44-39 2750
2000 80 300 1095 2025 2190 2130 2090 48-30 2265 2180 2125 48-42 3050
