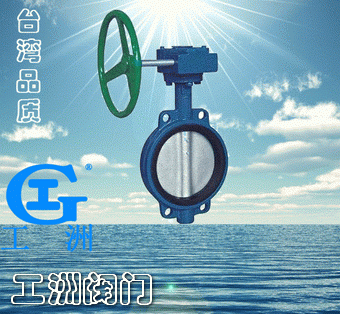

产品名称: 对夹式软密封蝶阀
产品型号: D71X、D371X
产品口径: DN50~DN300
产品压力: 0.6~2.5MPa
产品材质: 铸铁、铸钢、不锈钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

对夹式软密封蝶阀产品介绍:
软密封中线对夹式蝶阀的结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。对夹软密封蝶阀,软密封蝶阀,对夹式蝶阀,对夹式软密封蝶阀


对夹式软密封蝶阀应用范围:
软密封蝶阀适用于温度≤120℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺造纸等给排水、气体管道上作调节流量和截滶介质用。

对夹式软密封蝶阀结构特点:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换、密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀、使用寿命长等特点。

对夹式软密封蝶阀标准规范:
设计制造标准:GB/T 12238-2008
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

对夹式软密封蝶阀主要参数

公称通径DN(mm) 50~2000 50~1600
公称压力PN(MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
适用温度 丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动

对夹式蝶阀零件材料与工况:

零件名称 材料
阀体 WCB、QT450-10、HT200、HT250
蝶板 WCB、QT450-10、HT200、HT250
阀轴 2Cr13
密封圈 丁腈耐油橡胶
填料 柔性石墨

对夹蝶阀主要尺寸及重量:

D71X-6/10/16对夹式软密封蝶阀主要外形连接尺寸

DN L H HO A B 0.6MPa 1.0MPa 1.6MPa
DO n-d DO n-d DO n-d
50 43 63 235 270 110 110 4-14 125 4-18 125 4-18
65 46 70 250 270 110 130 4-14 145 4-18 145 4-18
80 46 83 275 270 110 150 4-18 160 8-18 160 8-18
100 52 105 316
270
110 170 4-18 180 8-18 180 8-18
125 56 115 340 310 110 200 8-18 210 8-18 210 8-18
150 56 137 376 310 110 225 8-18 240 8-22 240 8-22
200 60 164 430 353 150 280 8-18 295 8-22 295 , 8-22
250 68 206 499 353 150 335 12-18 350 12-22 355 12-26
300 78 230 570 380 150 395 12-22 400 12-22 410 12-26
