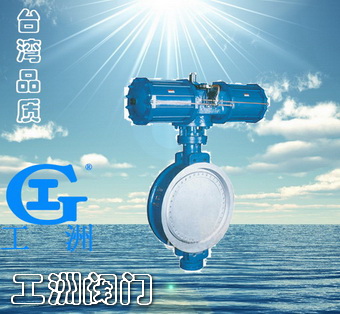

产品名称: 气动法兰式三维偏心硬密封蝶阀
产品型号: D643H
产品口径: DN50~DN1600
产品压力: 0.6~2.5MPa
产品材质: 铸铁、铸钢、不锈钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息
产品介绍:
多层次三偏心硬密封蝶阀采用三偏心多层次金属硬密封结构,无机械磨损,可达到零泄漏,有优良的双向密封功能。

应用范围:
法兰式三维偏心硬密封蝶阀用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管路上作调节流量、截断或接通流体的最佳装置。 选用不同的材质,有手动气动电动,蝶阀可分别适用于水、污水、海水、空气、蒸汽、煤气、可燃气体、腐蚀性介质、油品及食品等介质,最高工作温度可达600℃。被广泛用于治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。

结构特点:
三偏心结构:阀杆轴线与蝶板密封面间偏置一个尺寸A,并与阀体通道轴线偏置一个尺寸B,阀座回转轴线与阀体通道轴线形成一个偏心角α,故形成三偏心。蝶阀从0°~90°开启时,蝶板密封面会在开启的瞬间立即脱离阀座密封面,在其90°~0°关闭时,只有在关闭的瞬间,其蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封。所以阀座与蝶板上的密封面之间无任何摩擦,去除了磨损和泄漏的可能性。

扭矩密封:
三偏心的结构使蝶阀关闭时,其密封副两密封面之间的密封比压由外加于阀杆的驱动力矩产生。不仅消除了常规弹性阀座弹性材料老化、冷流、弹性失效等因素造成的密封比压降低和消失,而且可以通过外加驱动力矩的改变,实现对其密封比压的任意调整,从而使三偏心蝶阀的密封性能改善,蝶阀的使用寿命也大大提高。

软硬层叠式金属密封结构:
蝶板密封圈采用软硬层叠式不锈钢片和柔性石墨板的密封面,使其具有金属硬密封和弹性密封的双重优点,无论在低温和高温工况下均具有优良的密封性能。

双向密封:因密封面锥角小于密封材料的磨擦角,蝶板关到密封位置时立即实现自锁,并能承受一定的反向压力冲击。

防火结构:全金属结构本身具有火灾安全的特性。

阀体密封面:采用堆焊硬质合金或不锈钢,使得密封面强度高、硬度好、耐磨损,可连续启闭60000次以上而无损伤。

密封圈:密封圈由压板夹在蝶板上,易于安装、调节和更换。

阀杆的上、下部位装有轴套,防止磨损和粘连,提高了使用寿命。

三维偏心硬密封蝶阀操作灵活、省力、方便、可靠,连接方式有法兰、对夹、对焊、凸耳对夹。既可截断介质,也可任意调节介质流量。

标准规范:
设计制造标准:GB/T 12238-2008
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

零件材料与工况:
型号
D343H-16
D343H-16P
D343H-16R
工作压力(MPa)
1.6
适用温度(℃)
≤425
≤200
适用介质
水、油或非腐蚀性介质
硝酸类介质
醋酸类介质
材料
阀体、蝶板
WCB
CF8/304
CF3M/316L
阀杆
2Cr13
304
316L
阀体密封面
堆焊 507
蝶板密封面
304+柔性石墨
304+PTFE
304+PTFE
填料
柔性石墨
PTFE
PTFE
