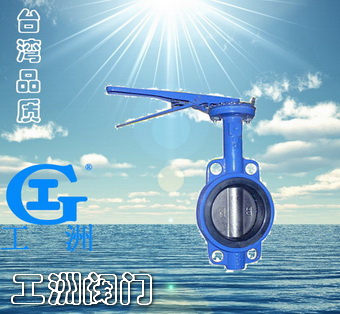

产品名称: 中线对夹软密封蝶阀
产品型号: D71X
产品口径: DN15~DN1200
产品压力: 0.6~2.5MPa
产品材质: 铸铁、铸钢、不锈钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

产品介绍:
中线对夹式软密封蝶阀采用中线型设计,其阀门主要结构由阀体、阀瓣、阀座、阀杆及传动操作机构等部件组成,阀座采用可脱卸构造,并可根据不同介质的物理化学特性,适用相应的耐高温、耐低温、耐腐蚀、耐光、耐老化材质。中线对夹式蝶阀可广泛应用于给排水、污水、建筑、空调、石油、化工、食品、医业、轻纺、造纸、水电、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。

应用范围:
对夹中线软密封蝶阀广泛应用于给排水、污水、建筑、空调、石油、化工、食品、医业、轻纺、造纸、水电、船舶、冶金、能源系统等

结构特点:
中线对夹式软密封蝶阀采用中线型设计,具有结构简单、密封可靠、双向密封等特点,阀座采用可脱卸构造,并可根据不同介质的物理化学特性,适用相应的耐高温、耐低温、耐腐蚀、耐光、耐老化材质。

标准规范:
设计制造标准:GB/T 12238-2008
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008


主要尺寸及重量:

DN 主要连接尺寸
外形尺寸 1.0MPa 1.6MPa 2.5MPa
L H H0 A B D0 n-d D0 n-d D0 n-d
50 43 63 235 270 110 110 4-14 125 4-18 125 4-18
65 46 70 250 270 110 130 4-14 145 4-18 145 4-18
80 46 83 275 270 110 150 4-18 160 8-18 160 8-18
100 52 105 316 270 110 170 4-18 180 8-18 180 8-18
125 56 115 340 310 110 200 8-18 210 8-18 210 8-18
150 56 137 376 310 110 225 8-18 240 8-22 240 8-22
200 60 164 430 353 150 280 8-18 295 8-22 295 12-22
250 68 206 499 353 150 335 12-18 350 12-22 355 12-26
300 78 230 570 380 150 395 12-22 400 12-22 410 12-26
