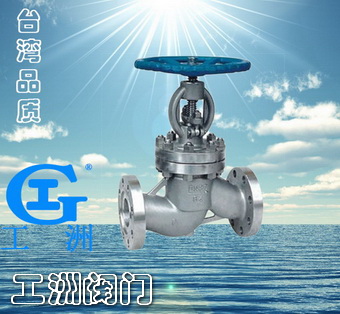

产品名称: 不锈钢法兰截止阀
产品型号: J41W
产品口径: DN15~DN300
产品压力: 0.6~10.0MPa
产品材质: 铸铁、铸钢、不锈钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

不锈钢截止阀产品介绍:
不锈钢截止阀适用于各类腐蚀性介质的管道上,有良好的防腐性、足够的强度。 合金钢截止阀适用于耐高温的蒸汽、油品管道上,具有耐高温特点。

不锈钢截止阀应用范围:
J41W截止阀主要材质为:CF8、CF3、CF8M、CF3M 、2520、双相不锈钢、G1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti等。产品主要应用于石化、化工、电力、冶金、医药、食品等行业。

型 号
Type
公称压力
Nominal
pressure

试验压力Test pressure 工作温度(℃)
Working
Temperature
适用介质
Suitable
Medium
强度(水)Mpa 密封(水)空气(Mpa) 低压密封(空气)Mpa
J41W-16P(R) 1.6 2.4 1.8 0.6 ≤200 NITRIC ACID
硝 酸 类
J41W-25P(R) 2.5 3.8 2.8 0.6 ≤200 ACETIC ACID
醋 酸 类
J41W-40P(R) 4.0 6.0 4.4 0.6 ≤200 NITRIC ACID
硝 酸 类
J41W-64P(R) 6.4 9.6 7.0 0.6 ≤200 ACETIC ACID
醋 酸 类

不锈钢截止阀结构特点:
1、结构先进、密封可靠、性能优良、造型美观。提高了阀杆的钢度,显著降低了噪音和振动,提高了阀门的使用寿命与各项性能。
2、截止阀可以安装在管道的任何位置上,介质从下往上流。
3、DN250以上采用先进的多密封,双支架,采用导向运动(能极大提高抗水锤冲击)、介质从上方进入,较好解决了大口径截止阀启闭力矩大,密封无法关严,填料室跑冒,有力提高了阀门各项性能与使用范围。(“关”的力矩是普通阀门的10%“开”的力矩是普通阀门的3%)。
4、不锈钢截止阀适用于各类腐蚀性介质的管道上,有良好的防腐蚀性和足够的强度。
5、合金钢截止阀适用于耐高温的蒸汽、油品管道上,具有耐高温特点。

不锈钢截止阀标准规范:
设计制造标准:GB/T 12235
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

不锈钢截止阀零件材料与工况:

零件名称
Part name
材 料Material
Q41W-16P-25P-40R Q41W-16R-25P-40R
阀体、阀盖
Body donnet

铬镍钛钢
Ci Ni Ti
铬镍钼钛钢
Ci Ni Mo Ti Steel
阀 板
Wedge gate
阀 杆
Stem
阀杆螺母
Stem
铝铁青铜Al bronze
手 轮
Hand wheel
灰铸铁、可铸锻铁 Castirom forageable casriron

不锈钢截止阀主要尺寸及重量:

型 号
Type
公称通径
DN
尺 寸(mm)
L D D1 D2 H b-f Z-Φd Do
J41W-16P(R) 15 130 95 65 45 170 16-2 4-14 120
20 150 105 75 55 190 16-2 4-14 140
25 160 115 85 65 205 16-2 4-14 160
32 180 135 100 78 270 18-2 4-18 180
40 200 145 110 85 310 18-3 4-18 200
50 230 160 125 100 358 18-3 4-18 240
65 290 180 145 120 373 18-3 4-18 280
80 310 195 160 135 435 20-3 8-18 320
100 350 215 180 155 500 20-3 8-18 360
125 400 245 210 185 614 22-3 8-18 400
150 480 280 240 210 674 24-3 8-23 400
200 600 335 295 265 818 26-3 12-23 450
250 730 405 355 320 969 30-3 12-25 550
型号
Type
公称通径 DN 尺 寸(mm)
L D D1 D2 H b-f Z-Φd Do
J41W-25P(R) 15 130 95 65 45 233 16-2 4-14 120
20 150 105 75 55 275 16-2 4-14 140
25 160 115 85 65 285 16-2 4-14 160
32 180 135 100 78 302 18-2 4-18 180
40 200 145 110 85 355 18-3 4-18 200
50 230 160 125 100 362 20-3 4-18 240
65 290 180 145 120 400 22-3 8-18 280
80 310 195 160 135 430 22-3 8-18 320
100 350 230 190 160 465 24-3 8-23 360
125 400 270 220 188 550 28-3 8-25 400
150 480 300 250 218 700 30-3 8-25 400
200 600 360 310 278 780 34-3 12-25 450
250 730 425 370 335 900 36-3 12-30 550
