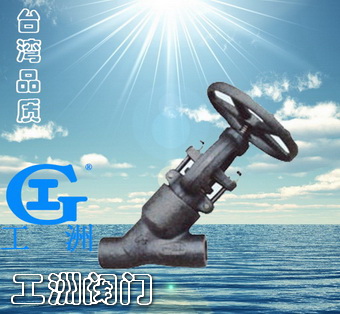

产品名称: Y型高压截止阀
产品型号: J65Y
产品口径: DN10~DN300
产品压力: 0.6~10.0MPa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

应用范围:
连接端:BW,SW
材料:ANSI/ASTM
主体材料:A105,F11,F22,F316, F91, F92

结构特点:
螺纹阀盖,可根据用户要求设计为焊接或可拆卸结构
接近直线的流道设计,减少流阻
二次节流面设计,减少对密封面的冲刷
承插焊端或对接焊
旋转升降阀杆
整体阀座
可选择电动或气动的驱动方式
较传统J61Y性能优越,节能,使用寿命长

标准规范:
设计制造标准:ASME B16.34,JB/T3595,E101
结构长度标准:GB/T 12221-2005
承插焊端:ASME B16.11
对接焊端:ASME B16.25
压力温度等级:GB/T 12224-2005
试验检验标准:JB/T3595

零件材料与工况:

序号   零件名称 材料
1 阀体  25+Stellite 21,F22+Stellite 21
2 阀瓣  25+Stellite 6,F22+Stellite 6
3 阀杆  1Cr13,25Cr2Mo1V,17-4PH
4 填料箱  25,F22
5 阀盖  25,F22
6 阀杆螺母  QAL9-4,D2
7 压板  1Cr13,F22
8 填料  进口GARLOCK夹不锈钢丝编织柔性石墨
9 填料垫  1Cr13
10 密封垫  夹316丝高柔型石墨

主要尺寸及重量:

  口径   Class 1690 Class 2680
L D W H Wt(kg) L D W H Wt(kg)
1/2〃 152 60 216 298 13 152 60 216 298 13
3/4〃 152 60 216 298 13 152 60 216 298 13
1〃 152 60 216 298 13 152 60 216 298 13
1-1/4〃 170 81 216 326 15.8 170 81 216 326 15.8
1-1/2〃 170 81 216 326 15.8 170 81 216 326 15.8
2〃 272 102 363 427 37.8 272 102 363 427 37.8
2-1/2〃 325 122 406 474 63 325 122 406 474 63
3〃 325 122 406 474 63 325 122 406 474 63
4〃 325 122 406 474 63 325 122 406 474 63
