产品名称: 国标钢制闸阀
产品型号: Z41H
产品口径: DN15~DN600
产品压力: 1.0-10.0Mpa
产品材质: 铸铁、铸钢、不锈钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

产品介绍:
国标闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关, 不能作调节和节流。 闸阀具有流体阻力小,密封面受介质冲刷和侵蚀小。,启闭较省力,介质流向不受限制,不扰流、不降低压力,形体简单,结构长度短,制造工艺性好,适用范围广等优点。

国标铸钢闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀,楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。

铸钢闸阀操作方式有:手动、齿轮传动、电动、气动等。

应用范围:
国标闸阀适用于公称压力PN1.6~6.4MPa,工作温度-29~600℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质,不能作调节和节流。适用介质为:水、油品、蒸气、酸性介质等。

结构特点与优势:
闸阀的结构设计合理,密封可靠,通道流畅,流阻系数小。
闸板、阀座密封面用铁基合金堆焊或司太立钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
采用楔式弹性闸板或钢性楔式单闸板结构,中大口径设置滚动轴承,开关灵活,启闭轻松。
阀杆经调质及表面氮化处理,有良好的抗腐蚀性,抗擦伤性和耐磨性。
可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。

闸阀的安装与维护应注意以下事项:

手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。
双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )。
带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。
带传动机构的闸阀,按产品使用说明书的规定安装。
如果阀门经常开关使用 , 每月至少润滑一次。

国标闸阀的安装使用

1.安装前须检查阀门内腔和密封面等部位,不允许有污物或砂粒附着;
2.各连接部位螺栓,要求均匀拧紧;
3.检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活;
4.用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性;
5.用户在安装阀门时,必须预留阀门驱动的必要空间;
6.驱动装置的接线须按线路图进行;
7.闸阀产品必须定期保养,不得随意碰撞及挤压,以免影响密封。

标准规范:

设计制造标准:GB/T 12234-2007
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

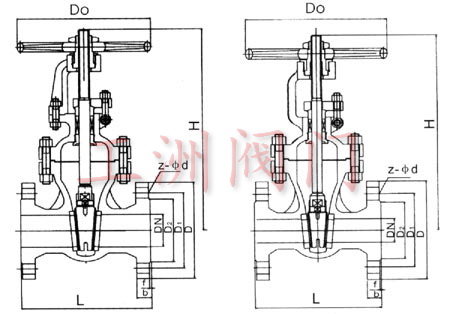

主要尺寸及重量:

性能规范:

公称压力
PN(MPa)
试验压力(MPa) 适用温度(℃) 适用介质
强度试验 密封试验 WCB Cr5Mo 1Cr18Ni9Ti
1.6 2.4 1.8   ≤425   ≤540   ≤600 水、油品、蒸气、酸性介质
2.5 3.8 2.8
4.0 6.0 4.4
6.4 9.6 7.1

零件材料与工况:

零件名称 材料牌号
阀体 WCB ZGCr5Mo CF8 CF8M
ZG1Cr18Ni9Ti
CF3 CF3
阀盖 WCB 12CrMoV
ZGCr5Mo
304
CF8
316
CF8M
CF3 CF3
316L
支架 WCB WCB CF8 CF8M CF3 CF3
闸板 WCB ZGCr5Mo CF8 CF8M CF3 CF3
阀杆 2Cr13 25Cr2MoV 1Cr18Ni9Ti
阀座 25 304 304 304 304 304
垫片、垫环、密封环 包覆垫片、304、增强柔性石墨
填料 增强柔性石墨
闸杆螺母 ZCuA110Fe3
