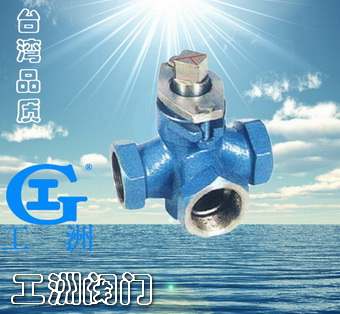

产品名称: 不锈钢内螺纹三通旋塞阀
产品型号: X14W
产品口径: DN15~DN100
产品压力: 0.6~6.4MPa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

内螺纹三通旋塞阀产品介绍:
旋塞阀是关闭件或柱塞形的旋转阀,通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开,实现开启或关闭的一种阀门。旋塞阀的阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中,通道一般成矩形;而在锥形阀塞中,通道成梯形。这些形状使旋塞阀的结构变得轻巧,但同时也产生了一定的损失。旋塞阀最适于作为切断和接通介质以及分流适用,但是依据适用的性质和密封面的耐冲蚀性,有时也可用于节流。由于旋塞阀密封面之间运动带有擦拭作用,而在全开时可完全防止与流动介质的接触,故它通常也能用于带悬浮颗粒的介质。


内螺纹三通旋塞阀应用范围:
不锈钢内螺纹三通旋塞阀应用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业。


不锈钢旋塞阀主要性能规范

型号 公称压力
PN(MPa)
试验压力PS(MPa) 适用介质 工作温度(℃)
壳体 密封
X14W-1.0P 1.0 1.5 1.1 硝酸、醋酸 ≤100

内螺纹三通旋塞阀标准规范:

设计制造标准:
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

内螺纹三通旋塞阀零件材料与工况:

零件名称 阀体 塞子 填料压盖 填料
X14W-1.0P 不锈钢 不锈钢 不锈钢 油浸石棉盘根
柔性石墨

内螺纹三通旋塞阀主要尺寸及重量:

公称通径
DN(mm)
管螺纹
G
尺寸(mm)
H L h □S
15 1/2 117 85 30 12
20 3/4 126 90 34 16
25 1 160 110 42 18
32 11/4 176 130 48 18
40 11/2 210 150 64 26
50 2 238 170 76 28
65 21/2 250 220 80 30
80 3 340 250 115 38
100 4 350 300 125 42
