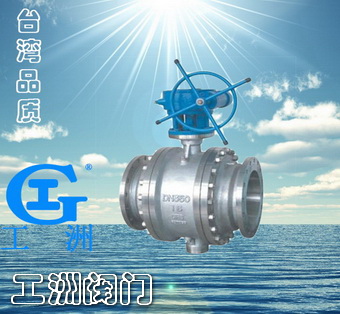

产品名称: 蜗轮固定式球阀
产品型号: Q347F
产品口径: DN15-DN200
产品压力: 1.0-6.4Mpa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

Q347F蜗轮固定式球阀结构及用途
三分体式连接锻钢固定球阀,系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分,整台阀门沿阀杆中心轴左右对称,它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置,保证了阀门良好的操作性能;标准阀座采用弹簧结构,将阀座推向球体,保证了良好的进出口双向密封性能;利用自带的排放阀,阀体中腔可向外排放;枢轴采用防吹出保护结构,有效地防止泄漏;低磨擦系数的轴承,使得扭矩减少到最小,便于阀门启闭;阀杆与阀体有效的接触,使防静电接地装置性能优越等。具有性能优异,可靠性高,用途广泛,价格合理等优点。
适用于:化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

固定蜗轮球阀主要性能规范

试验压力(Mpa)

公称压力(Mpa)

压力级(Class)

1.6

2.5

4.0

6.4

10.0

16.0

25.0

150

300

400

600

900

1500

强度试验

2.4

3.8

6.0

9.6

15.0

24

37.5

3.1

7.8

10.2

15.3

23.1

38.4

密封试验

1.8

2.8

4.4

7.0

11.0

17.6

27.5

2.2

5.6

7.5

11.2

16.8

28.1

气密试验

0.5-0.7

工作温度

PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃

适用介质

C:水、油、蒸气 P:硝酸类(温度≤200℃ R:醋酸类(温度≤200℃

固定蜗轮球阀主要零件材质

零件名称

材料

材料代号

阀体 阀盖

WCB

ZGOOCr17Ni14Mo2(CF3M)

ZG1Cr18Ni9Ti(CF8)

ZG1Cr18Ni12Mo2Ti(CF8M)

球体

2Cr13

ZGOOCr17Ni14Mo2(CF3M)

ZG1Cr18Ni9Ti(CF8)

ZG1Cr18Ni12Mo2Ti(CF8M)

阀杆

2Cr13

316L

1Cr18Ni9Ti(304)

1Cr18Ni12Mo2Ti(316)

阀座密封面

PTFE、碳素纤维+PTFE、对位聚苯

螺柱 螺母

35 35CrMoA(B7) 45(2H)

2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)

填料

V型PTFE、柔性石墨
