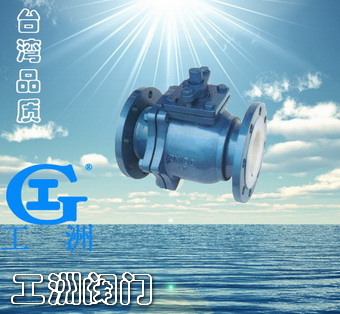

产品名称: 衬氟法兰球阀
产品型号: Q41F46
产品口径: DN15-200
产品压力: 1.0-6.4Mpa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

衬氟法兰球阀结构特点:

球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭.
本厂球系列为Q41,为对开二片式结构型式.
1
、采用特殊的模压工艺,使密封面致密良好,加之VPTFE填料组合使阀门达到零泄漏。
2
、球体与阀杆铸为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,根本保证使用中的安全性。
3
、采用全塑料衬里工艺,耐介质的强腐蚀。



衬氟法兰球阀主要零件的材料说明

序号

零件名称

灰铸铁

铸钢

不锈耐酸铸钢

超低碳不锈耐酸铸钢

Z

C

P

R

PL

RL

1

阀体/阀盖

HT250

WCB

CF8

CF8M

CF3

CF3M

2

球体/阀杆

WCB

CF8

CF8M

CF3

CF3M

3

衬里/阀座

PCTEF(F3)FEPF46)、PFA(可溶性F4)、PPPO

4

填料压盖

WCB

CF8

CF8M

CF3

CF3M

5

填料

PTFEF4

PTFEF4

PTFEF4

6

支架

35

1Cr18Ni9Ti

1Cr18Ni9Ti

7

螺栓

35

1Cr17Ni2

1Cr18Ni2

8

紧固螺母

45

0Cr18Ni9

0Cr18Ni9

9

操作手柄

WCB

WCB

WCB

衬氟法兰球阀主要外形尺寸

公称通径

标准值

参考值

DN

(mm)

NPS

(inch)

L

D

D1

D2

f

b

Z-φd

W

D0

H

WT(Kg)

PN1.0MPa

15

1/2

130

95

65

45

2

14

4-φ14

120

80

2.5

20

3/4

140

105

75

55

2

16

4-φ14

140

90

3

25

1

150

115

85

65

2

16

4-φ14

160

100

4.5

32

11/4

165

135

100

78

2

18

4-φ18

160

110

5.7

40

11/2

180

145

110

85

3

18

4-φ18

200

120

7

50

2

200

160

125

100

3

20

4-φ18

250

135

9.5

65

21/2

220

180

145

120

3

20

4-φ18

300

145

15

80

3

250

195

160

135

3

22

4-φ18

350

185

19

100

4

280

215

180

155

3

22

8-φ18

400

195

33

125

5

320

245

210

185

3

24

8-φ18

500

210

58

150

6

360

280

240

210

3

24

8-φ23

200

450

93

200

8

457

335

295

265

3

26

8-φ23

240

490

155

250

10

533

390

350

320

3

28

12-φ23

240

550

210

PN1.6MPa

15

1/2

130

95

65

45

2

14

4-φ14

120

80

2.5

20

3/4

130

105

75

55

2

16

4-φ14

140

90

3

25

1

140

115

85

65

2

16

4-φ14

160

100

4.5

32

11/4

165

135

100

78

2

18

4-φ18

160

110

5.7

40

11/2

165

145

110

85

3

18

4-φ18

200

120

7

50

2

203

160

125

10

3

20

4-φ18

250

135

9.5

65

21/2

222

180

145

120

3

20

4-φ18

300

145

15

80

3

24

195

160

135

3

22

8-φ18

350

185

19

100

4

305

215

180

155

3

24

8-φ18

400

195

33

125

5

356

245

210

185

3

26

8-φ18

500

210

58

150

6

394

280

240

210

3

28

8-φ23

200

450

93

200

8

457

335

295

265

3

30

12-φ23

240

490

155
