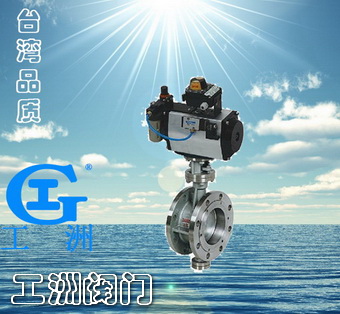

产品名称: 硬密封气动蝶阀
产品型号: D643H
产品口径: DN50~DN1200
产品压力: 1.0-6.4Mpa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息
硬密封气动蝶阀结构及性能简介
  三偏心硬密封蝶阀系列产品,系我公司1996年开发的长寿命、节能型蝶阀。产品符合国家标准JB/T8527-97(金属密封蝶阀),GB/T13927-92(通用阀门压力试验)标准及阀门其它相关标准的规定。本产品由阀体、蝶板、密封圈、传动机构等主要部件组成。其结构采用三维偏心原理设计,弹性密封和硬软多层密封兼容的加工新工艺,使蝶阀在运行工作时,减少其扭矩力,达到省力,节能之功能。从而确保整体的抗腐蚀.耐高温.,抗靡损的可靠性。

硬密封气动蝶阀主要性能特点:
1.结构独特、型小轻便、操作灵活、省力、方便;
2.密封可靠,可达到气密封无泄漏;
3.流量特性趋于直线调节性有最佳;
4.采用三偏心原理,使密封面近似零靡损延长了阀门的使用寿命;
5.应用范围广。如:可用于水、蒸气、油品、空气、煤气等介质。
6.适用不同温度及6.4MPa以下的压力等级,耐腐蚀等各种介质管线。

硬密封气动蝶阀用途
本蝶阀适用于食品.医药.石油化工.电厂.钢厂.工业环保水处理及高层建筑.供排水管道上作调节流量和截断流体最佳装置。

硬密封气动蝶阀主要连接及外形尺寸

公称通径
DN
结构长度L
外形尺寸(参考值)
连接(标准值)
参考
重量Dt343H
H
Dt643H
PN0.6MPa
PN1.0MPa
mm
inch
H2
A2
B2
D
D1
z-d
D
D1
z-d
50
2
108
150
112
625
245
72
140
110
4-14
165
125
4-18
17
65
5/2
112
170
115
625
245
72
160
130
4-14
185
145
4-18
20
80
3
114
180
120
645
245
72
190
150
4-18
200
160
8-18
23
100
4
127
190
138
675
355
92
210
170
4-18
220
180
8-18
25
125
5
140
200
164
715
355
92
240
200
8-18
250
210
8-18
40
150
6
140
210
175
800
355
92
165
225
8-18
285
240
8-22
47
200
8
152
230
208
850
250
170
320
280
8-18
340
295
8-22
60
250
10
165
250
243
925
250
170
375
335
12-18
395
350
12-22
95
300
12
178
270
283
1035
450
220
440
395
12-22
445
400
12-22
124
350
14
190
290
310
1070
450
220
490
445
12-22
505
460
16-22
181
400
16
216
310
340
1190
450
220
540
495
16-22
565
515
16-26
260
450
18
222
330
380
1250
650
280
595
550
16-22
615
565
20-26
338
500
20
229
350
410
1290
650
280
645
600
20-22
670
620
20-26
360
600
24
267
390
470
1455
850
380
755
705
20-26
780
725
20-30
540
700
28
292
430
550
1585
850
380
860
810
24-26
895
840
24-30
580
800
32
318
470
640
1700
1250
380
975
920
24-30
1015
950
24-33
845
900
36
330
510
710
1865
1250
380
1075
1020
24-30
1115
1050
28-33
1050
1000
40
410
550
770
2015
1500
580
1175
1120
28-30
1230
1160
28-36
1500
1200
48
470
630
890
2226
1500
580
1405
1340
32-33
1455
1380
32-39
2000

主要连接及外形尺寸

公称通径
DN
结构长度L
外形尺寸(参考值)
连接(标准值)
参考
重量Dt343H
H
Dt643H
PN1.6MPa
PN2.5MPa
mm
inch
H2
A2
B2
D
D1
z-d
D
D1
z-d
50
2
108
150
112
605
245
72
165
125
418
165
125
4-18
19
65
5/2
112
170
115
625
245
72
185
145
418
185
145
8-18
22
80
3
114
180
120
645
355
92
200
160
818
200
160
8-18
25
100
4
127
190
138
675
355
92
220
180
818
235
190
8-22
28
125
5
140
200
164
715
355
92
250
210
818
270
220
8-26
43
150
6
140
210
175
800
250
138
285
240
822
300
250
8-26
50
200
8
152
230
208
850
250
170
340
295
1222
360
310
12-26
64
250
10
165
250
243
925
250
170
405
355
1226
425
370
12-30
99
300
12
178
270
283
1035
450
220
460
410
1226
485
430
16-30
130
350
14
190
290
310
1070
450
220
520
470
1626
555
490
16-33
188
400
16
216
310
340
1190
650
220
580
525
1630
620
550
16-36
270
450
18
222
330
380
1250
650
280
640
585
2030
670
600
20-36
350
500
20
229
350
410
1290
650
280
715
650
2033
730
660
20-36
375
600
24
267
390
470
1455
850
380
840
770
2036
845
770
20-39
560
700
28
292
430
550
1585
850
380
910
840
2436
960
875
24-42
610
800
32
318
470
640
1700
1250
380
1025
950
2439
1085
990
24-48
880
900
36
330
510
710
1865
1250
380
1125
1050
2839
1185
1090
28-48
1100
1000
40
410
550
770
2015
1500
580
1255
1170
2842
1320
1210
28-56
1600
1200
48
470
630
890
2226
1500
580
1485
1390
3248
1530
1420
32-56
2150

主要连接及外形尺寸

公称通径DN
结构长度
外形尺寸(参考值)
H
Dt643H
PN4.0MPa
mm
inch
H2
A2
B2
D
D1
z-Φd
50
2
108
150
112
675
245
72
165
125
4-18
65
5/2
112
170
115
625
355
92
185
145
8-18
80
3
114
180
120
625
355
92
200
160
8-18
100
4
127
190
138
645
355
92
235
190
8-22
125
5
140
200
164
675
550
138
270
220
8-26
150
6
140
210
175
715
550
138
300
250
8-26
200
8
152
230
208
800
550
138
375
320
12-30
250
10
165
250
243
850
550
138
450
385
12-33
300
12
178
270
283
925
450
220
515
450
16-33
350
14
190
290
310
1035
450
220
580
410
16-36
400
16
216
310
340
1070
650
288
660
585
16-39
450
18
222
330
380
1190
650
280
685
610
20-39
500
20
229
350
410
1190
650
280
755
670
20-42
