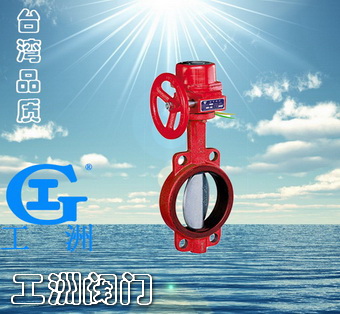

产品名称: 信号蝶阀
产品型号: XD371X
产品口径: DN50~DN2000
产品压力: 1.0-6.4Mpa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

用途

  在XDF型信号蝶阀的顶部没有阀门启闭电信号装置,当阀门被误关闭25%(全开度的1/4)时,电信号装置便输出被误关闭的信号到消防控制中心。所以此蝶阀是消防自动喷水灭火系统的最佳配套产品。

结构特点及工作原理



该蝶阀的电信号装置设计于蜗杆、蜗轮驱动装置的顶部,并与阀杆直联传动,在精密全封闭的机电装置内,没有阀门开启度机械指示器和进口电气元件及防锈机件。输出信号长期稳定可靠。



主要性能规范

公称压力(MPa

1.0

1.6

2.5

强度试验(MPa

1.5

2.4

3.75

密封试验(MPa

1.1

1.76

2.75

适用温度

80℃

适用介质

电流、电压

交直流通用



主要零件材料

阀体

蝶板

阀杆

阀座

铸铁、铸钢

球墨铸铁
不锈钢

中碳钢
不锈钢

丁睛橡胶



主要连接尺寸

公称通径
DN

D1

L

H1

H2

4-φd

50

120

42

80

160

4-φ23

65

136.2

44.7

88

175

4-φ26.5

80

160

45.2

96

180

8-φ18

100

185

52.1

115

200

4-φ24.5

125

215

54.4

128

213

4-φ23

150

238

55.8

140

225

4-φ25

200

295

60.6

175

260

4-φ25
4-φ23

250

357

65.8

202

290

4-φ29

300

407

76.9

242

330

4-φ29
