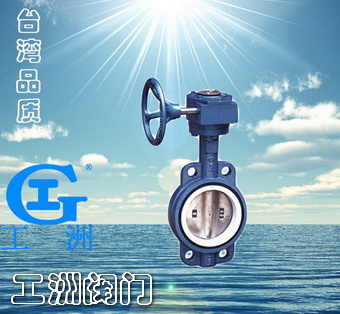

产品名称: 衬氟对夹式蝶阀
产品型号: D371F4
产品口径: DN50~1200
产品压力: 1.0-6.4Mpa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

衬氟对夹式蝶阀详细信息:
   蝶阀是用随阀杆一起转动的蝶板作启闭件,用以实现阀门的开启,关闭与调节。衬里蝶阀是在过流部件,阀体、蝶板、阀杆上采用衬里技术有较厚的高分子材料,防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化挤、还原剂、有机溶剂等介质,是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品,并可取代闸阀,截止阀和其他类型的切断、调节阀门。

衬氟对夹式蝶阀结构特点:
1、体积小、重量轻、操作轻巧、便于安装、维修。
2、密封性能优良可靠、零泄漏,使用寿命长。
3、流量特性趋于直线,调节性能最优。
4、结构简单,开关迅速,90°旋转启闭。
5、可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀的使用。
6、可根据用户需求配置气动、电动装置、满足遥控和程控的需要。
7、更换零件衬里材质可适用于各种介质。

衬氟对夹式蝶阀技术参数及执行标准
衬塑蝶阀
衬胶蝶阀
连接形式
“A”型对夹连接
“LT”型对夹连接
法兰连接
“A”型对夹连接
“LT”型对夹连接
公称通径(mm)
DN40~2000
DN40~600
DN50~1200
DN50~1000
DN50~600
公称压力(Mpa)
PN1.0、PN1.6
阀门材料
灰铸铁、碳钢、不锈钢
衬里材料
PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE
橡胶
适用介质
详见防腐衬里材料
淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类、碱类、盐类
工作温度(℃)
-15~150℃
设计制造
GB/T12238-1989、Q/ZXD 03-1999、API 609、MSS SP-67
结构长度
GB/T 12221-89
连接法兰
JB/T 82.1-94、GB/T9113.1-2000
压力试验
GB/T 13927-1992
传动方式
手动、蜗轮蜗杆、气动、电动
