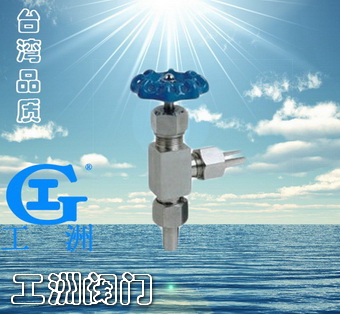

产品名称: 外螺纹角式截止阀
产品型号: J24W
产品口径: DN3-6
产品压力: 1.6-32.0Mpa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息
外螺旋角式截止阀主要零件材料Materials for main parts

零件名称Part name
阀体、阀盖Body,Bonnet
阀杆、阀瓣Stem,Disc
填料Packing
J24W-160P-DN3
铬镍不锈钢
Cr.Ni Stainless steel
不锈钢
Stainliess steel
聚四氟乙稀、柔性石墨
PTEF,Soft graphite
J24W-320P-DN6
优质碳钢
High grade carbon steel
铬镍不锈钢
Cr.Ni Stainliss steel
聚四氟乙稀、柔性石墨
PTEF,Soft graphite

外螺旋角式截止阀主要性能规范Chief property and specifieation

型号Type
公称压力(MPa)
Nominal pressure
试验压力PS(MPa)Test pressure
工作压力(MPa)
Working pressure
工作温度(℃)
Working temperature
适用介质Applicable mediun
壳体Shell
密封(液)Seal
密封(气)Seal
J24W-160P-DN3
16.0
24.0
17.6
0.6
16.0
P≤200℃
液化石油气水、油品等Petroleun gas Water,Oil etc.
J24W-320P-DN6
32.0
48.0
35.2
0.6
32.0
C≤425℃

外螺旋角式截止阀主要外形及连接尺寸Main external and connecting dimensions(mm)

型号Type
公称直径DN(mm)
Nominaldameter
尺寸Dimensions
重量(Kg)Weight
L1
Do
D2
H
H1
D1
J24W-160P-DN3
3
80
65
159
170
14
3
1.0
J24W-320P-DN6
6
80
65
159
170
14
6
1.0
