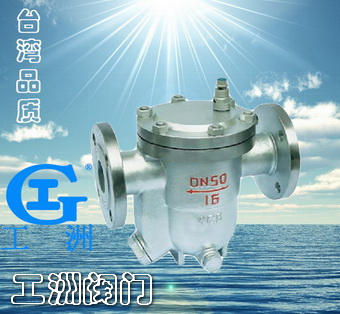

产品名称: 自由浮球式蒸汽疏水阀
产品型号: CS41H
产品口径: DN15-150
产品压力: 1.6-4.0Mpa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

CS41H自由浮球式蒸汽疏水阀产品介绍

自由浮球式蒸汽疏水阀是目前国内最先进的蒸汽疏水阀之一,产品技术质量和制造工艺达到国际上同类产品的水平。由于浮球精度高,能确保疏水阀的密封性能,整个球面都可为密封面,使用寿命很长。自由浮球式蒸汽疏水阀的独特优点:是选用内置排空气阀,非常灵敏,工作质量高,能延长自由浮球式蒸汽疏水阀的整体使用寿命。自由浮球式疏水阀的最大优点是不受压力、温度、冷凝水流量波动的影响,连续排水,有水即排,最小过冷度为 0℃ ,能使加热设备达到最佳工作效率;它的最低工作压力 0.01Mpa ,最大背压率 ≤85%
    该产品是石油、化工、印染、制药、造纸、食品等工业加热设备最理想的疏水阀。



自由浮球式蒸汽疏水阀规格及技术参数
  公称通径( DN ): 15-150
  公称压力( PN ): 1.6-4.0Mpa
最高工作压力 (PMO) 0.2-1.6 Mpa
最高工作温度 (TMO) 350 ℃
  工作介质:蒸汽凝结水;
  无负荷漏气率小于 3% ;过冷度 0.5%

最高工作压力



自由浮球式蒸汽疏水阀工作原理
    自由浮球式蒸汽疏水阀的结构简单,内部只有一个精细研磨的不锈钢空心浮球,既是浮子又是启闭件,无易损零件,使用寿命很长。装置刚起动时,管道内出现空气和低温冷凝水,手动排空气阀能迅速排除不凝结气体,疏水阀开始进入工作状态,低温冷凝水流进疏水阀,凝结水的液位上升,浮球上升,开启阀门。装置很快提升温度,管道内温度上升到饱和温度之前,自动排空气阀已经关闭;装置进入正常运行状况,凝结水减少,液位下降,浮球随液位升降调节阀孔流量;当凝结水停止进入时,浮球随介质流向逼近阀座,关闭阀门。自由浮球式蒸汽疏水阀的阀座总处于液位以下,形成水封,无蒸汽泄漏。

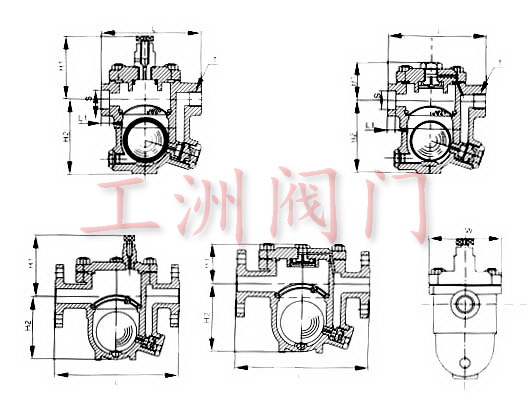

自由浮球式蒸汽疏水阀
自由疏水阀排水量表

型号

通径 (mm)

最高工作压力

不同压差 (△P)下的排水量(Kg/h)

0.5

0.2

0.4

0.6

0.8

1.0

1.2

1.6

2.0

2.5

3.0

3.5

4.0

  CS11H-16
  CS11H-16C
  CS41H-16

15
20
25

0.4

310

500

620





















0.8

260

390

500

550

580

















1.2

300

340

370

400

430

460

490













1.6

260

290

320

350

380

410

440

470











  CS11H-16
  CS41H-16
  CS11H-16C
  CS41H-16C
  CS41H-25
  CS41H-40

15
20
25

0.4

490

750

980





















0.8

430

650

760

820

890

















1.2

400

510

570

620

700

760

820













1.6



390

450

510

570

620

700

760











2.5







280

340

380

440

500

560

620







4.0













290

330

380

430

480

520

560

  CS41H-16
  CS41H-16C
  CS41H-25
  CS41H-40

25
32
40
50

0.4

1850

2500

2980





















0.8

1250

1900

2100

2450

2750

















1.2

900

1450

1650

1900

2100

2250

2400













1.6



1200

1560

1450

1450

1650

1750

2100











2.5







700

850

950

1050

1200

1350

1650







4.0











700

750

800

860

920

980

1050

1150

  CS41H-16
  CS41H-16C
  CS41H-25
  CS41H-40

40

50

0.4

2800

4250

5800





















0.8

1800

2980

3650

4250

4750

















1.2



2500

3000

3450

3900

4100

4500













1.6



2150

2650

3000

3300

3600

3950

4100











2.5









2100

2650

3000

3300

3650

3900







4.0











1000

1350

1650

1950

2250

2500

2750

3000

  CS41H-16
  CS41H-16C
  CS41H-25
  CS41H-40

50
65
80
100

150

0.4

5000

8500

11500





















0.8

4200

6200

7800

8900

9500

















1.2

2200

3600

4700

5500

6200

6800

7600













1.6



3600

4400

5000

5400

5900

6100

6800











2.5







3200

3600

3900

4200

4700

5100

5400







4.0











2850

3000

3250

3700

3950

4050

4400

5000



自由浮球式蒸汽疏水阀安装及使用说明 :
1、浮球式疏水阀在安装前必须清冼管路,除去杂物。
2
、 疏水阀应水平安装,疏水前的管道要朝疏水阀方向下坡一点,以免产生汽锁现象 , 其阀体上指示的流向必须与管路内凝结水的流向一致。
3
、本阀在安装时,应尽可能接近供热设备,管路直径不能小于本阀的公称通径。
4
、本阀应安装在蒸汽管路的末端,最低点。
5
、整个装置中,各设备各安装疏水阀,分别排出凝结水,以免产生汽阻现象,影响加热效果。
6
、若长期停止送汽时,疏水阀体内的积水应由阀体下端螺塞孔排出。
7
、在每个疏水阀前后要安装门,宜采用闸阀,以便于维修疏水阀时使用。



订货正确选型条件:
1 、根据用汽设备最大耗汽量乘选用倍率( 2 — 3 倍),为最大凝结水量来选疏水阀的排水量。
2
、疏水阀的最高工作压差,(即阀前工作压力减去阀后背压)有背压要注明。
3
、疏水阀的最高工作温度。
4
、疏水阀使用工况。
5
、连接方式。
6
、阀体材料。
