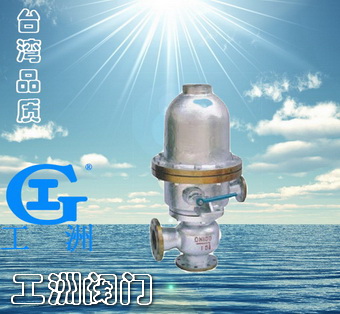

产品名称: 浮球式蒸汽疏水调节阀
产品型号: T47H
产品口径: DN40-150
产品压力: 1.6-4.0Mpa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

浮球式蒸汽疏水调节阀用途及使用范围:
  T47H-16CQ浮球式疏水调节阀(引进前苏联原型号T47H-16C浮球式调节阀)适用于电站、化工、制药、造纸等行业具有加热器的工业部门,用于除氧汽水箱水位的调节,有效控制加热器中的水量多少的必须设备。



浮球式蒸汽疏水调节阀结构特点及工作原理
  1、此阀外形尺寸较大,适用于较大背压力且不会泄漏蒸汽,排出的凝结水是接近蒸汽压力的饱和水,故有利于提高本阀门的设备热效率和二次蒸汽利用的节能特点。

  2、该阀随着凝结水液面上升,当浮球升到距罩盖底平面403mm时,阀门全开使冷凝结水大量排入水箱。当浮球下降113毫米后,阀门全关,冷凝水不能流出,使浮球稳定的限制在113-403毫米的空间范围内变化,从而使阀门达到只能排放空气和水及高温冷凝水,而阻止蒸汽泄漏的优越性。

  3、本阀是利用凝结水液位的变化而使浮球上升和下降,也可以手柄操作,从而驱动下部的启闭装置,开启和关闭,实现排水阻气的功能。



浮球式蒸汽疏水调节阀主要外形尺寸与连接尺寸
Main external and connecting dimensions


产品型号
Produstion Type

公称通径DN(mm)
Nominal Diameter

主要外形尺寸Main
External Dimensions

连接尺寸Connecting Dimensions


Long


Wide


High

L1

L2

M

A-D

D1

D2

b

z-φd

DN

B-D

D1

D2

b

z-φd

T41H-16C

40

460

540

964

160

240

385

145

110

85

18

4×18

40

145

110

85

18

4×18

50

160

125

100

20

4×18

80

195

160

135

22

4×18

100

215

180

155

25

8×18

150

470

560

980

280

240

210

30

8×23
