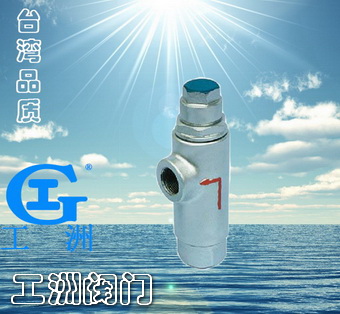

产品名称: 液体膨胀式蒸汽疏水阀
产品型号: CS14H
产品口径: DN15-50
产品压力: 1.6-4.0Mpa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

液体膨胀式蒸汽疏水阀用途及使用范围:
  CSl4FH-16CCS44FH-16C液体膨胀式疏水阀是属于热静力式疏水阀的一种,它可以在蒸汽管网和用汽设备中,及时的排除冷凝水和自动的阻止蒸汽泄漏,从而可以保证供汽,用汽设备的正常进行,提高蒸汽输送和热源效率,该产品其关键感温内件,采用优质钢波纹管,特殊焊接工艺制成,节能效果显著。

结构特点与工作原理
  ()结构特点:
1
、具有排水温度调节机构,可在80-100℃之间调节,使用方便。
2
、排水是连续的,而且没有噪音。
3
、温度敏感元件,采用不锈钢耐腐蚀。
4
、不受振动,蒸汽压力波动和水锂的影响。
5
、体积小、重量轻、安装方便。


()工作原理:

  疏水阀的温度元件中充满了液体,当冷凝水低于给定温度80-100℃时,元件中的液体体积变小,元件收缩,阀瓣打开冷凝水排出,反之,当冷凝水反蒸汽高于80-100℃时,元件彭胀,阀瓣关闭,阻止了介质流出,可通过阀门的调节机构,调整80-100℃中任意给定角度。



主要外形及连接尺寸
Main External And Connecting Dinension


型号
Type

公称通径

A

B

C

型号
Type

公称通径

L

H

D

D1

D2

b

f

Z-φd

CS14

F

H

-

16

C

25

40

15

170

88

35

  F 16
CS44H-25C       40

15

150

195

95

65

45

14

2

4-φ14

20

170

88

35

20

150

205

105

75

55

14

2

4-φ14

25

180

90

42

25

160

215

115

85

65

14

2

4-φ14

32

190

95

48

32

200

230

135

100

78

16

2

4-φ18

40

210

105

55

40

230

250

145

110

85

16

3

4-φ18

50

210

108

55

50

230

270

160

125

100

16

3

4-φ18
