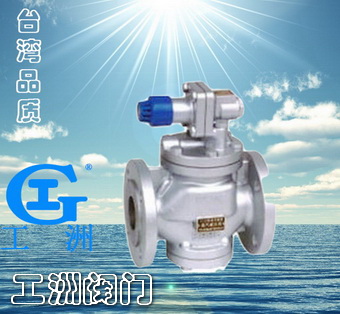

产品名称: 高灵敏度蒸汽减压阀
产品型号: YG43H
产品口径: DN25-80
产品压力: 1.0-1.6Mpa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

结构特点和用处

YG43H高灵敏度蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

     本系列产品在普通减压阀基础上做了以下改进,加大了活塞面积,改变了节流结构,改变了密封形式,改进了导阀结构和调节弹簧形式,从而从以下几方面提高了产品的性能。

1、   提高了对出口压力变化的传感效能,提高了灵敏度,大大降低了因上游压力变化,流量变化等因素引起的压力偏差。

    2、改善了流线分布,降低了噪声。

3、改进了密封面结构,延长了密封面寿命。

    本产品主要用于蒸汽管路,适用于进口压力变化大,流量变化大的蒸汽管路。

主要技术参数和性能指标

公称压力(Mpa)

1.0

1.6

壳体试验压力(Mpa)*

1.5

2.4

密封试验压力(Mpa)

1.0

1.6

最高进口压力(Mpa)

1.0

1.6

出口压力范围(Mpa)

0.04-0.6

0.04-1.0

压力特性偏差(Mpa)P2P

GB12246-1989

流量特性偏差(Mpa)P2G

GB12246-1989

最小压差(Mpa)

0.05

0.07

渗漏量

GB12245-1989

*:壳体试验不包括膜片、顶盖

主要零件材料

零件名称

零件材料

阀体 阀盖 底盖

WCB

阀座 阀瓣

2Cr13

缸套 活塞

铝铁青铜

膜片

PH15-7Mo

活塞环

对位聚苯

导阀座 导阀瓣

2Cr13

主阀弹簧

50CrVA

导调主弹簧

50CrVA

调节弹簧

60Si2Mn

流量系数(Cv)

DN

25

32

40

50

65

80

Cv

4

6.5

9

16

25

36
