产品名称： |

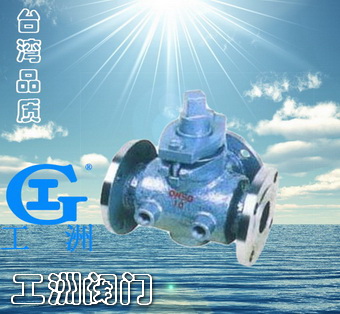

三通保温旋塞阀 |
|
产品型号： |
BX44W |
|
产品口径： |
DN20-200 |
|
产品压力： |
1.6-6.4MPa |
|
产品材质： |
铸钢、不锈钢、合金钢等 |
| 产品概括： |
生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 |
| 联系电话： |
021-51875781 57432316 57433027 |
产品详细信息 |
三通保温旋塞阀主要性能规范
|
型号 |
公称压力
PN(MPa) |
试验压力PS(MPa) |
工作压力
P(MPa) |
适用介质 |
工作温度
（℃） |
|
壳体 |
密封 |
|
BX44W-1.0P |
1.0 |
1.5 |
1.1 |
1.0 |
硝酸类等 |
≤250 |
|
BX44W-1.0C |
1.0 |
1.5 |
1.1 |
1.0 |
非腐蚀、弱腐蚀 |
≤200 |
|
口径(DN) |
L |
D |
D1 |
D2 |
z-Φd |
|
20 |
150 |
105 |
75 |
55 |
4-Φ14 |
|
25 |
160 |
115 |
85 |
65 |
4-Φ14 |
|
32 |
190 |
135 |
100 |
78 |
4-Φ18 |
|
40 |
200 |
145 |
110 |
85 |
4-Φ18 |
|
50 |
220 |
160 |
125 |
100 |
4-Φ18 |
|
65 |
280 |
180 |
145 |
120 |
4-Φ18 |
|
80 |
300 |
195 |
160 |
135 |
4-Φl8 |
|
100 |
340 |
215 |
180 |
155 |
8-Φ18 |
|
125 |
350 |
245 |
210 |
185 |
8-Φ18 |
|
150 |
400 |
280 |
240 |
210 |
8-Φ18 |
|
200 |
450 |
335 |
295 |
265 |
8-Φ23 |
|
零件名称 |
阀体、塞子 |
填料 |
|
BX44W-1.0P
BX44W-1.0R |
不锈钢 |
石墨盘根 |
|
BX44W-1.0C |
铸钢 | |
