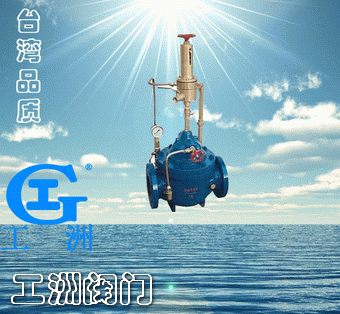

产品名称: 泄压持压阀
产品型号: 500X
产品口径: DN50~DN1000
产品压力: 0.6~6.4Mpa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息
泄压持压阀结构特点和用途
   500X泄压/持压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,即可以作泄压阀用又可作持压阀用。作泄压阀用时,可维持供水路压力在设定的安全值之下;做持压阀用,可维持主阀上游水压在设定值之上,保持主阀上游供水压力。
    本产品利用水力自力控制,不需要其它装置和能源,保养简便,一阀多用。
    本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
泄压持压阀工作原理
    1、作泄压阀:当泄压/持压导阀调整为泄压状态时,水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口,此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时,泄压导阀会自动开启,通过球阀C放出部分水,使管路泄压。当压力恢复到安全值时,泄压阀自动关闭。作泄压阀时,各球阀常开。
    2、作持压阀:当泄压/持压导阀调整为持压状态时,只要主阀进口水压低于导阀设定值,导阀即关闭。主要控制室升压,主阀关闭。当主阀上游供水压力超过导阀设定压力时,持压导阀才能打开,控制室的水经球阀排至出口,控制室降压主阀开启,开始供水,即保持了上游水压。作持压阀用时,球阀C常闭或用丝堵换下。
泄压持压阀主要技术参数

公称压(Mpa)
壳体试验压力(MPa)
密封试验压力(MPa)
适用介质
介质温度(℃)
1.0
1.5
1.1
0-80
1.6
2.4
1.76
2.5
3.75
2.75

泄压持压阀主要零件材料

零件名称
零件材料
阀体 阀盖
WCB
阀座 阀盘
铜合金
密封圈 O型圈
丁腈橡胶
阀杆
2Cr13
弹簧
50CrVA
针型阀
铜合金
球阀
铜合金
泄压/持压导阀
铜合金
微型过滤器
不锈钢

500X泄压/持压阀连接尺寸(PN 1.0-2.5MPa)

公称通径DN
L
H
H1
A
B
50
250
505
90
170
170
65
280
520
98
180
180
80
310
535
110
190
190
100
350
555
120
200
200
125
400
590
145
215
215
150
450
645
155
230
230
200
550
715
190
255
255
250
650
780
250
295
295
300
800
880
290
325
325
350
900
940
330
380
380
400
1000
1000
360
415
415
450
1000
1030
445
435
435
500
1100
1060
495
460
460
600
1100
1150
550
520
520
700
1450
1210
605
570
570
800
1560
1290
730
620
620
900
1800
1390
800
670
670
1000
2000
1500
910
830
830
