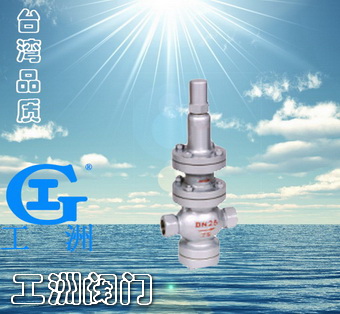

产品名称: 丝口可调式减压阀
产品型号: Y13H
产品口径: DN15~50
产品压力: 0.6~6.4Mpa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

结构特点和用处:

Y13H型内螺纹连接先导活塞式蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

本产品主要用于蒸汽管路,起减压稳压作用。

主要技术参数和性能指标

公称压力(Mpa)

1.6

2.5

壳体试验压力(Mpa)*

2.4

3.75

密封试验压力(Mpa)

1.6

2.5

最高进口压力(Mpa)

1.6

2.5

出口压力范围(Mpa)

0.1-1.0

0.1-1.6

压力特性偏差(Mpa)△P2P

GB12246-1989

流量特性偏差(Mpa)△P2G

GB12246-1989

最小压差

0.15

0.15

渗漏量

GB12245-1989

*:壳体试验不包括膜片、顶盖

主要零件材料

零件名称

零件材料

阀体 阀盖 底盖

WCB

阀座 阀盘

2Cr13

缸套

2Cr13/25(镀硬铬)

活塞

2Cr13/铜合金

活塞环

合金铸铁

导阀座 导阀杆

2Cr13

膜片

1Cr18Ni9Ti

主阀弹簧

50CrVA

导阀主弹簧

50CrVA

调节弹簧

60Si2Mn

流量系数(Cv)

DN

15

20

25

32

40

50

Cv

1

2.5

4

6.5

9

16

外形尺寸(PN1.6-4.0)

公称通径DN

G

L

H

Hl

15

1/2"

140

295

90

20

3-4"

140

330

98

25

1"

160

330

110

32

1-1/4"

180

330

110

40

1-1/4"

200

345

125

50

2"

230

345

125
