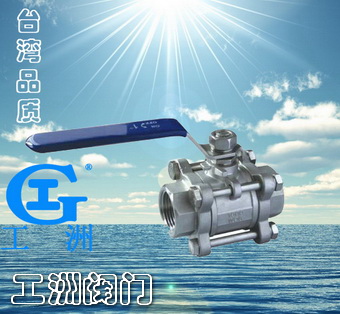

产品名称: 螺纹连接球阀
产品型号: Q11F
产品口径: DN6-100
产品压力: 0.6~10.0Mpa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

螺纹连接球阀结构特性及功能
1.密封性能先进的多种阀座结构:可根据用户的不同用途与要求设计普通阀座、弹性阀座等结构,确保阀门的密封性能可靠;使用寿命长,减小阀门的操作扭矩。
2.手柄操作位置与阀门的开、关位置一致:手柄的正确安装位置为手柄与通道平行,可根据手柄的位置来判断阀门的开度,以防止误操作。
3.阀门全开、全关位置的锁紧装置:为防止启、闭阀门的误动作,在全开、全关位置设置有锁定孔。可将阀门位置锁定,以防止其他人误动,以及震动等原因引起的阀位误动,保证设备的安全。
4.阀杆防飞结构:阀杆的下部设计凸肩,装配时将阀杆从阀体内部下装,防止阀内压力生高阀杆飞出。同时也可以在意外火灾后,阀杆与阀体的密封性能。
5.防静电的机能:在使用于可燃性介质如燃点较低的汽油、天燃气、丙烷等易燃介质时,应考虑防止静电的问题,以避免因球体与聚四氟乙烯阀座间的摩擦产生静电而产生爆炸。
6.防火结构:当发生意外火灾时,阀座、填料、垫片等非金属材料被烧毁,为阻止介质的大量泄漏,设计了防火的密封结构。




螺纹连接球阀标准规范
设计制造:GB12237-1989
结构长度:GB12221-1989
螺纹连接:GB/T7306-87
               GB/T12716-91

DN

6

10

15

20

25

32

40

50

L

60

60

60

67

73

90

98

112

管螺纹G/in

G1/4

G3/8

G1/2

G3/4

G1

G13/4

G11/2

G2

H

56

58

58

62

68

75

83

90

Lo

110

110

110

110

110

150

150

180

B

11.5

11.5

14

15

15

18

19

19

D

30

31

32

38

45

54

63

73
