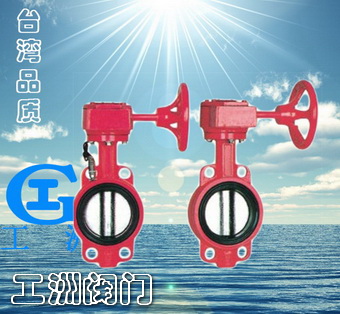

产品名称: 信号蝶阀
产品型号: WBSX
产品口径: DN50-400
产品压力: 1.0-4.0MPa
产品材质: 铸铁、铸钢、不锈钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

一、产品概述

  BWSC中线型对夹信号蝶阀是我厂引进国外先进技术而自行开发的中线型蝶阀,它具有结构简单,密封可靠,开启轻便、寿命长、维护方便等优点。故被广泛地应用于给排水、建筑消防等系统各种管道上,尤其在消防管路中。本信号阀可明白无误的显示出阀门开关状态,具有直观、清晰、可靠的反映出消防系统中的工作状态,所以广泛、大量的适用于消防系统中。

二、主要技术参数

公称通经
公称压力
工作温度
密封试验
强度试验
适用介质
DN50~400mm
1.0/1.6/2.5MPa
-10℃~-80℃
1.1倍公称压力
1.5倍公称压力
水、油、气

三、主要零件材料

序号
零件名称
材质
序号
零件名称
材质
1
阀体
球铁、铸钢
7
密封圈
NBR。EPDM
2
阀轴
SUS410/SUS316
8
圆垫片
SUS316/黄铜
3
蝶板
球铁喷塑、不锈钢
9
对开环
SUS316/黄铜
4
阀座
EPDM,PTEE
10
挡圈
弹簧钢
5
衬套
青铜,聚四氟乙烯

四、WBSX消防专用信号蝶阀主要外形连接尺寸                                单位:mm

DN
50
65
80
100
125
150
200
250
300
350
400
H
268
287
309
342
376
410
495
565
849
985
1109
H1
70
76
86
104
118
132
167
198
239
267
309
L1
43
46
46
52
56
56
60
68
68
78
102
L2
32
47
65
91
112
146
194
242
292
325
380
L3
245
245
245
245
245
245
400
400
400
400
431
Ф1
152
152
152
152
152
152
300
300
305
305
290
