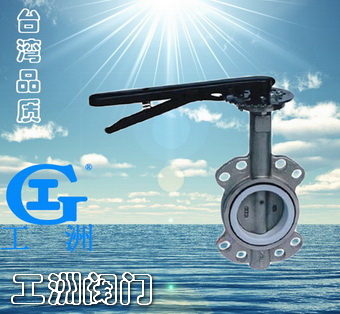

产品名称: 四氟密封对夹蝶阀
产品型号: D371F、D71F
产品口径: DN50~DN2000
产品压力: 0.6~10.0Mpa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

四氟密封对夹蝶阀用途及特点

该产品由四氟密封蝶阀和不锈钢阀板、阀杆构成。适用于温度≤150℃,弱腐蚀或洁净度有一定要求工况,在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。

采用标准

设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999


主要技术参数
公称通径
DN(mm)
50~2000
公称压力
PN(MPa)
0.6
1.0
1.6
试验压力
强度试验
0.9
1.5
2.4
密封试验
0.66
1.1
1.76
气密封试验
0.6
0.6
0.6
适用介质
空气、水、污水、蒸气、煤气、油品等。
驱动形式
手动、蜗杆蜗轮传动、气传动、电传动。

零件名称
材料
阀体
球墨铸铁、铸钢、合金钢、不锈钢
蝶板
铸钢、不锈钢及特殊材料
密封圈
各种橡胶、聚四氟
阀杆
2Cr13、不锈钢
填料
O型圈、柔性石墨O

蝶阀密封材料选用和适用温度
材料品种
氯丁橡胶
丁晴橡胶
乙丙橡胶
聚四氟乙烯
硅橡胶
氟橡胶
天然橡胶
尼龙
英语简称
CR
NBR
EPDM
PTFE
SI
VITON
NR
PA
型号代号
X或J
XA或JA
XB或JB
F或XC、JC
XD或JD
XE或JE
X1
N
耐最高温度
82℃
93℃
150℃
232℃
250℃
204℃
85℃
93℃
耐最低温度
-40℃
-40℃
-40℃
-268℃
-70℃
-23℃
-20℃
-73℃
适用工作温度
0~+80℃
-20~+82℃
-40~+125℃
-30~+150℃
-70~+150℃
-23~+150℃
-20~+85℃
-30~+93℃

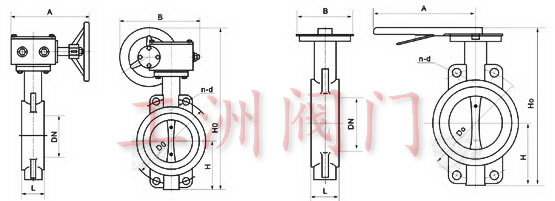

外形尺寸
D71
X -
6
Z Q C P R系列连接尺寸
10
J 16
公称通径
结构长度(标准值)
外形尺寸(参考值)
连接尺寸(标准值)
0.6MPa
1.0MPa
1.6MPa
毫米
英寸
L
H
H0
A
B
D0
n-d
D0
n-d
D0
n-d
50
2
43
63
235
270
65
110
4-14
125
4-18
125
4-18
65
21/2
46
70
250
270
65
130
4-14
145
4-18
145
4-18
80
3
46
83
275
270
65
150
4-18
160
8-18
160
8-18
100
4
52
105
316
270
65
170
4-18
180
8-18
180
8-18
125
5
56
115
340
310
65
200
8-18
210
8-18
210
8-18
150
6
56
137
376
310
65
225
8-18
240
8-22
240
8-22
D371
X -
6
Z Q C P R系列连接尺寸
10
J 16
公称通径
结构长度(标准值)
外形尺寸(参考值)
连接尺寸(标准值)
0.6MPa
1.0MPa
1.6MPa
毫米
英寸
L
H
H0
A
B
D0
n-d
D0
n-d
D0
n-d
50
2
43
63
306
180
200
110
4-14
125
4-18
125
4-18
65
21/2
46
70
321
180
200
130
4-14
145
4-18
145
4-18
80
3
46
83
346
180
200
150
4-18
160
8-18
160
8-18
100
4
52
105
387
180
200
170
4-18
180
8-18
180
8-18
125
5
56
115
411
180
200
200
8-18
210
8-18
210
8-18
150
6
56
137
447
270
280
225
8-18
240
8-22
240
8-22
200
8
60
164
572
270
280
280
8-18
295
8-22
295
12-22
250
10
68
206
646
270
280
335
12-18
350
12-22
355
12-26
300
12
78
230
738
380
420
395
12-22
400
12-22
410
12-26
350
14
78
248
761
380
420
445
12-22
460
16-22
470
16-26
400
16
102
289
877
450
470
495
16-22
515
16-26
525
16-30
450
18
114
320
938
480
490
550
16-22
565
20-26
585
20-30
500
20
127
343
993
480
490
600
20-22
620
20-26
650
20-33
600
24
154
413
1131
480
490
705
20-26
725
20-30
770
20-36
700
28
165
478
1476
640
660
810
24-26
840
24-30
840
24-36
800
32
190
525
1533
640
660
920
24-30
950
24-33
950
24-39
900
36
203
585
1655
750
860
1020
24-30
1050
28-33
1050
28-39
1000
40
216
640
1765
850
900
1120
28-30
1160
28-36
1170
28-42
1200
48
254
755
1995
850
900
1340
32-33
1380
32-39
1390
32-48
1400
56
279
910
2310
1000
925
1560
36-36
1590
36-42
1590
36-48
1600
64
318
1030
2595
1000
925
1760
40-36
1820
40-48
1820
40-56
1800
72
356
1140
2810
1100
980
1970
44-39
2020
44-48
2020
4-56
2000
80
406
1250
3100
1100
980
2180
48-42
2230
48-48
2230
48-62
注:若用户需用阀板衬橡胶等特殊要求,订货时请注明。
