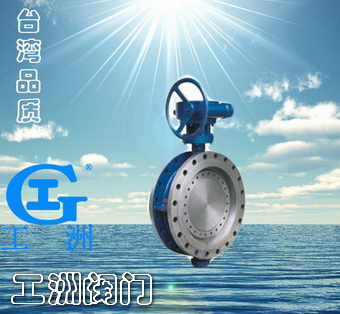

产品名称: 三偏心多层次硬密封法兰蝶阀
产品型号: Dd343H
产品口径: DN50-2000
产品压力: 0.6~10.0Mpa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

三偏心多层次硬密封法兰蝶阀概述:

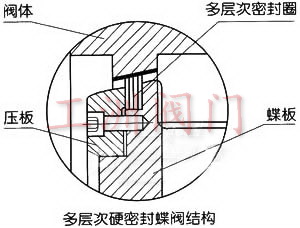

三偏心多层次硬密封法兰蝶阀系列产品,系长寿命、节能型蝶阀。其结构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,加工精湛,工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

特点

由于本产品蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下:

1、开启力矩小,灵活方便,省力节能。
2、三维编心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

采用标准

设计标准 :GB/T12238-1989;JB/T8527-1997
法兰连接尺寸:
 GB/T9113.1-2000;GB/T9113.2-2000
 GB/T9115.1-2000;GB/T9115.2-2000
 结构长度:GB/T12221-1989
 压力试验:GB/T13927-1992;JB/T9092-1999

主要技术参数

公称通径
DN(mm)
50~2000
50~500
公称压力
PN(MPa)
0.6
1.0
1.6
2.5
4.0
试验压力
强度试验
0.9
1.5
2.4
3.75
6.0
密封试验
0.66
1.1
1.76
2.75
4.4
气密封试验
0.6
0.6
0.6
0.6
0.6
渗漏率
<0.1×DNmm3/s(符合GB/T13927-92标准)
适用温度
碳钢:-29℃~425℃ 不锈钢-40℃~600℃
适用介质
空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
驱动形式
蜗杆蜗轮传动、气传动、电传动

主要零件的材质
零件名称
材料
阀体
铸铁、不锈钢、铬钼钢、合金钢
蝶板
铸钢、合金钢、不锈钢、铬钼钢
密封圈
不锈钢与耐高温石棉板组合成多层次
阀杆
2Cr13、1Cr13不锈钢、铬钼钢
轴承
奥氏体不锈钢、304氮化
填料
柔性石墨

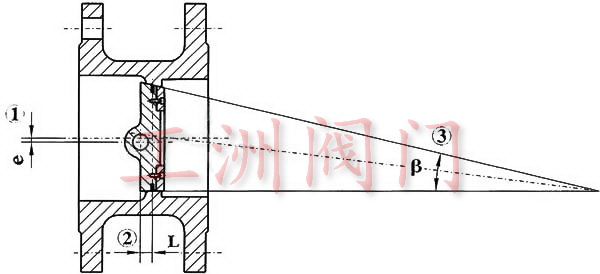

三偏心特点及原理


1、偏离管道中心
2、偏离密封面中心
3、倾斜的锥形


当阀门开启时,蝶板与阀座在关闭时瞬间接触,利用蝶板偏心1、偏心2迅速脱离阀座,降低了密封副的磨损,磨擦力矩小,开启灵活。偏心锥面3,使阀门在开启或关闭时蝶板能通过阀座内孔,实现接触密封。另外,锥形蝶板的旋转半径大于密封副接触位置的旋转半径,故蝶板在阀门关闭时将出现越关越紧,能够实现自锁,防止蝶板过位。


外形尺寸

Dd
3 43H- 6 C.P.R.V系列法兰式多层次金属硬密封蝶阀
6
9 10
公称通径
长度
标准值
外形尺寸
(参考值)
连接尺寸
(标准值)
重量
(kg)
L
H
Dd343H
Dd643H
Dd943H
PN0.6MPa
PN1.0MPa
毫米
英寸
H1
A1
B1
H2
A2
B2
H3
A3
B3
D
D1
Z-d
D
D1
Z-d
50
2
108
150
112
350
180
200
625
245
72
530
250
255
140
110
4-14
165
125
4-18
17
65
21/2
112
170
115
370
180
200
625
245
72
530
250
255
160
130
4-14
185
145
4-18
20
80
3
114
180
120
380
180
200
645
245
72
565
250
255
190
150
4-18
200
160
8-18
23
100
4
127
190
138
420
180
200
675
355
92
600
250
255
210
170
4-18
220
180
8-18
25
125
5
140
200
164
460
180
200
715
355
92
640
250
255
240
200
8-18
250
210
8-18
40
150
6
140
210
175
555
270
280
800
355
92
705
300
315
265
225
8-18
285
240
8-22
47
200
8
152
230
200
760
400
425
850
250
170
775
300
315
320
280
8-18
340
295
8-22
60
250
10
165
250
243
830
400
425
925
250
170
945
300
315
375
335
12-18
395
350
12-22
95
300
12
178
270
250
895
450
560
1035
450
220
1070
300
315
400
395
12-22
445
400
12-22
124
350
14
190
290
280
950
450
560
1070
450
220
1140
300
315
490
445
12-22
505
460
16-22
181
400
16
216
310
305
1190
535
580
1190
450
220
1210
300
315
540
495
16-22
565
515
16-26
260
450
18
222
330
350
1255
535
580
1250
650
280
1335
575
714
595
550
16-22
615
565
20-26
338
500
20
229
350
380
1305
535
580
1290
650
280
1415
575
714
645
600
20-22
670
620
20-26
360
600
24
267
390
445
1340
570
660
1455
850
380
1605
656
810
755
705
20-26
780
725
20-30
540
700
28
292
430
480
1520
750
550
1585
850
380
1844
656
810
860
810
24-26
895
840
24-30
580
800
32
318
470
530
1710
750
550
1700
1250
380
2040
656
810
975
920
24-30
1015
950
24-33
845
900
36
330
510
580
1810
750
550
1965
1250
380
2255
785
863
1075
1020
24-30
1115
1050
28-33
1050
1000
40
410
550
650
1960
900
750
2015
1250
380
2380
785
863
1175
1120
28-30
1230
1160
28-36
1500
1200
48
470
630
760
2250
1000
925
2250
1250
380
2640
785
863
1405
1340
32-33
1455
1380
32-39
2000
1400
56
530
710
850
2435
1000
925
2886
1630
1560
36-36
1675
1590
36-42
3000
1600
64
600
790
1030
2780
1000
925
3156
1830
1760
40-36
1915
1820
40-48
4700
1800
72
670
870
1230
3020
1100
980
3421
2045
1970
44-39
2115
2020
44-48
6500
2000
80
760
950
1350
3270
1100
980
3685
2265
2180
48-42
2325
2230
48-48
8700
Dd
3
6
9
43H-
16
25
C.P.R.V系列法兰式多层次金属硬密封蝶阀
公称通径
长度
标准值
外形尺寸
(参考值)
连接尺寸
(标准值)
重量
(kg)
L
H
Dd343H
Dd643H
Dd943H
PN1.6MPa
PN2.5MPa
毫米
英寸
H1
A1
B1
H2
A2
B2
H3
A3
B3
D
D1
Z-d
D
D1
Z-d
50
2
108
150
112
350
180
200
625
245
72
530
250
255
165
125
4-18
165
125
4-18
19
65
21/2
112
170
115
370
180
200
625
245
72
530
250
255
185
145
4-18
185
145
8-18
22
80
3
114
180
120
380
180
200
645
245
72
565
250
255
200
160
8-18
200
160
8-18
25
100
4
127
190
138
420
180
200
675
355
92
600
250
255
220
180
8-18
235
190
8-22
28
125
5
140
200
164
460
180
200
715
355
92
640
250
255
250
210
8-18
270
220
8-26
43
150
6
140
210
175
555
270
280
800
355
92
705
300
315
285
240
8-22
300
250
8-26
50
200
8
152
230
200
760
400
425
850
250
170
775
300
315
340
295
12-22
360
310
12-26
64
250
10
165
250
243
830
400
425
925
250
170
945
300
315
405
355
12-26
425
370
12-30
99
300
12
178
270
250
895
450
560
1035
450
220
1070
300
315
460
410
12-26
485
430
16-30
130
350
14
190
290
280
950
450
560
1070
450
220
1140
300
315
520
470
16-26
555
490
16-33
188
400
16
216
310
305
1190
535
580
1190
450
220
1210
300
315
580
525
16-30
620
550
16-36
270
450
18
222
330
350
1255
535
580
1250
650
280
1335
575
714
640
585
20-30
670
600
20-36
350
500
20
229
350
380
1305
535
580
1290
650
280
1415
575
714
715
650
20-33
730
660
20-36
375
600
24
267
390
445
1340
570
660
1455
850
380
1605
656
810
840
770
20-36
845
770
20-39
560
700
28
292
430
480
1520
750
550
1585
850
380
1844
656
810
910
840
24-36
960
875
24-42
610
800
32
318
470
530
1710
750
550
1700
1250
380
2040
656
810
1025
950
24-39
1085
990
24-48
880
900
36
330
510
580
1810
750
550
1865
1250
380
2255
785
863
1125
1050
28-39
1185
1090
28-48
1100
1000
40
410
550
650
1960
900
750
2015
1250
380
2380
785
863
1255
1170
28-42
1320
1210
28-56
1600
1200
48
470
630
760
2250
1000
925
2250
1250
380
2640
785
863
1485
1390
32-48
1530
1420
32-56
2150
1400
56
530
710
850
2435
1000
925
2886
1685
1590
36-48
1755
1640
36-62
3200
1600
64
600
790
1030
2780
1000
925
3156
1930
1820
40-56
1975
1860
40-62
5000
1800
72
670
870
1230
3020
1100
980
3421
2130
2020
44-56
2195
2070
44-70
6900
2000
80<, /DIV>
760
950
1350
3270
1100
980
3685
2345
2230
48-62
2425
2300
48-70
9100

Dd
3
6
9
43H-
40C.P.R.V系列法兰式多层次金属硬密封蝶阀
公称通径
结构长度
(标准值)
外形尺寸
(参考值)
连接尺寸
(标准值)
L
H
Dd343H
Dd643H
Dd943H
PN4.0MPa
毫米
英寸
H1

A1

B1
H2
A2
B2
H3
A3
B3
D
D1
Z-d
50
2
108
150
112
350
180
200
625
250
170
530
250
255
165
125
4-18
65
21/2
112
170
115
370
270
280
625
250
170
530
250
255
185
145
8-18
80
3
114
180
120
380
270
280
645
250
170
565
250
255
200
160
8-18
100
4
127
190
138
420
270
280
675
250
170
600
250
255
235
190
8-22
125
5
140
200
164
460
380
420
715
450
220
640
250
255
270
220
8-26
150
6
140
210
175
555
380
420
800
450
220
705
300
315
300
250
8-26
200
8
152
230
200
760
400
425
850
450
220
775
300
315
375
320
12-30
250
10
165
250
243
830
400
425
925
450
280
945
300
315
450
385
12-33
300
12
178
270
250
895
450
560
1035
650
280
1070
300
315
515
450
16-33
350
14
190
290
280
950
450
560
1070
650
280
1140
300
315
580
510
16-36
400
16
216
210
305
1190
535
580
1190
650
280
1210
300
315
660
585
16-39
450
18
222
330
350
1255
535
580
1335
575
714
685
610
20-39
500
20
229
350
380
1305
535
580
1415
575
714
755
670
20-42

注:法兰标准:GB/T9113.1-2000 GB/T911.5.1-2000
用户注意:表中H1、H2、H3尺寸均可根据用户需要加长(长杆蝶阀),若需特殊材料定货时提出。
注:Dd-代表多层次密封结构


版权所有:上海工洲阀门有限公司 Valve Co.,Ltd.Shanghai Industry Chau

销售总部:上海市工业综合开发区嘉园路56幢311(办公) 电话:021-51875781 57433027 57432316       站点地图



点击这里给我发消息
点击这里给我发消息
点击这里给我发消息
点击这里给我发消息
点击这里给我发消息
点击这里给我发消息
