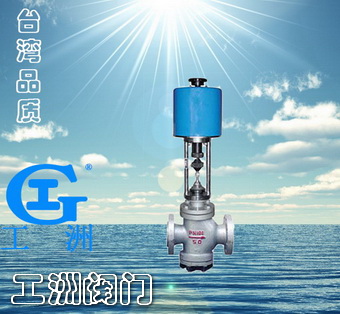

产品名称: 电动双座调节阀
产品型号: ZAZN型
产品口径: DN25-200
产品压力: 0.6~10.0Mpa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

产品概述:
ZAZN型电动双座调节阀,接受来自调节仪表的直流电流信号,改变被调介质流量,使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。

本系列产品公称通径由20至200mm,公称压力有1.0、1.6、4.0、6.4MPa,使用温度范围由-250℃~450℃,接受信号为0~10mA.DC或4~20mA.DC。电动双座调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种,后者阀关闭时泄漏量可达到Ⅵ级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种,前者用于一般场合,而后者用于不允许外漏的特殊场合,流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样品种规格可供选择。

产品特点:
·阀体按流体力学原理设计的等截面低流阻流道,额定流量系数增大30%。
·可调节范围大,固有可调比为50,流量特性有直线和等百分比。
·电动双座调节阀不平衡力小,阀稳定性好,使用压差大。
·调节切断型采用软密封结构阀芯,达Ⅵ级泄漏标准(零泄漏)。
·伺服放大器采用深度动态负反馈,可提高自动调节精度。
·电动操作器有多种形式,可适用于4~20mA.DC或0~10mA.DC。
·电子型电动调节阀可直接由电流信号控制阀门开度,无需伺服放大器。
·波纹管密封型调节阀对移动的阀杆形成完全的密封,堵绝流体外漏。

零件资料:
阀体、阀盖:HT200、ZG230-450ZG1Cr18Ni9Ti
阀芯、阀杆:1Cr18Ni9Ti、司钛莱合金堆焊增强聚四氟乙烯
填料:聚四氟乙烯、柔性石墨
衬套:2Cr13
垫片:橡胶石棉板、1Cr18Ni9Ti石棉缠绕垫片
波纹管:1Cr18Ni9Ti

技术参数
公称通径DN(mm) 25 32 40 50 65 80 100 125 150 200
额定流 量系数 Kv 直线 12.1 10.4 30.3 48.3 75.9 121 193.6 302.5 484 759
等百 分比 11 17.6 27.5 44 69.3 110 176 275 440 693
额定行程(mm) 16 25 40 60
公称压力(MPa) 1.01.64.06.4
固有流量特性 直线、等百分比
固有可调比 50
允许泄漏量 硬密封:II、IV级软密封:VI级
工作温度t(℃) -250~-60-20~200-40~250-40~450-60~450
信号范围(mA.DC) 0~104~20
作用方式 电关式电开式
使用环境温度(℃) 电动调节阀:-20~70伺服放大器:0~50
使用环境湿度 电动调节阀:≤95%伺服放大器:≤85%
电源电压 220V . AC 50HZ380V . AC 50HZ

*本产品性能指标贯彻JB/T7387-94。

连接标准:
·法兰标准:铸铁法兰按GB4216-84 铸钢法兰按GB9113-88、JB/T79-94
·法兰密封面型式:PN10、PN16为凸面 PN40、PN64为凹凸面,阀体为凹面
·结构长度:GB12221-89
·夹套保温型夹套载热体接口:对焊ф18X4
·阀体法兰及法兰端面距离可按用户指定的标准制造。
如:ANSI、JIS、DIN等。

◆订货须知
订货时请用户提供以下资料:
·调节阀名称、型号
·公称通径(mm)
·公称压力(MPa)
·额定流量系数(Kv)
·固有流量特性
·介质名称、阀前后压力、温度、流量等
·整机作用方式(电开、电关)及输入信号
·阀体、阀内件及填料材质
·附件(操作器、伺服放大器等)
·其它特殊要求
