产品名称：

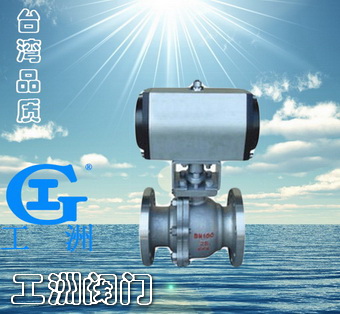

气动O型切断球阀

产品型号：

ZSHO

产品口径：

DN15-300

产品压力：

0.6~6.4Mpa

产品材质：

铸钢、不锈钢、合金钢等

产品概括：

生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

联系电话：

021-51875781 57432316 57433027

产品详细信息

产品说明：
ZSHO气动O型活塞式切断球阀（简称切断球阀），是一种旋转型切断球阀，为气动单元组合仪表中的执行单元，一般与电磁阀等气动元件组合使用。阀体结构有安装软密封阀座与全金属阀座两种，分别用于常温（－40～180℃）及高温（—60～450℃）场合。该产品传动效率高，推力大，密封性能好，额定流量系数大，零件互换性强等特点。因而广泛应用于石油、化工、制药、冶金、轻纺、造纸、污水处理等生产部门的气体、液体输送管道中介质的切断或开启，以达到生产过程按一定的程序进行。切断球阀主要由气动活塞式执行机构和切断型球阀两部分组成，根据用户需要，也可在执行机构和切断球阀之间配置手轮机构。

技术参数：

公称通径DN（㎜）	15	20	25	32	40	50	65	80	100	125	150	200	300
额定流量系数（Kv）	20	38	72	110	170	270	380	510	940	1400	2200	3500	8500
公称压力PN（MPa）	1.6、6.4
球芯转角（度）	0°±4°至90°±4°（可调）
操作压力（MPa）	双作用0.2～1.0 单作用0.3～1.0
适用工作温度（℃）	软密封－40～180 硬密封－60～450
允许压差（MPa）	为公称压力值
允许泄漏量等级	软密封Ⅵ 硬密封Ⅳ
动作时间（S）	0.5～7（详见表二）
执行机构输出力矩（Nm）	5.9～5169

气动活塞式执行机构动作时间（表二）

执行机构型号

动作时间（S）

全开

0.5

0.56/0.6

0.5/0.6

0.7/1

0.8/1.1

1/1.2

1.1/1.6

1.2/2

3.5/4.5

5/6

全闭

0.5

0.6/0.8

0.6/1

0.8/1.2

1/1.5

1/2

1/2.3

1.5/2.5

4.5/6

5.5/7

*斜线上方为双作用，下方为单作用数据

订货须知：
订货时请用户提供以下资料：
调节阀名称、型号
公称通径（mm）
公称压力（MPa）
固有流量特性
额定流量系数（Kv）
整机作用方式
介质名称
工作温度及范围
阀体、阀内件及填料材质
所配附件
夹套调节阀须注明载热体接口形式及尺寸
低温调节阀须注明保温长度、冷箱连接方式
防爆要求
其它特殊要求
