产品名称: 气动隔膜阀
产品型号: ZXT
产品口径: DN50-200
产品压力: 0.6~6.4Mpa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

产品说明:

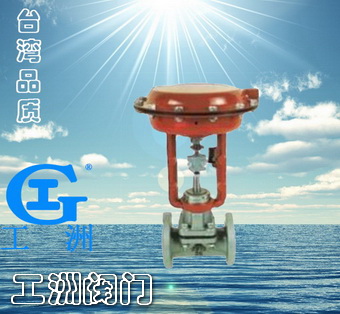

ZXT、ZST气动薄膜、活塞式隔膜调节阀(简称气动隔膜阀)采用隔膜与阀体间“山”形凸出面进行密封,与外界隔离(无填料函),阀体流路简单、平滑、可复盖防腐层,特别适合于要求耐腐蚀、剧毒场合。
  本系列产品公称压力等级有0.6、1.0MPa,阀体口径范围由20~200mm,适用温度范围在150℃以内,泄漏量为零。
ZXT型采用多弹簧执行机构,高度及重量均可减小30%。
阀体内表面有多种材料涂复层,避免介质直接接触,承受强阀腐蚀性介质的腐蚀。
阀门关闭时,内、外泄漏量为零,特别适合于剧毒介质或不允许污染介质的阀节。
流路简单,阻力小,额定流量系数比同口径单座,套筒调节阀大。

技术参数:

称通径DN(mm)

20

25

32

40

50

65

80

100

125

150

200

额定流量系数Kv

无衬里

9.8

19

32

48

63

108

158

270

360

518

1114

有衬里

7.8

17

28

41

55

87

127

240

311

415

1121

额定行程L(mm)

8

10

12

16

24

30

34

36

44

55

65

膜片有效面积Ae(cm2)

280

400

600

1000

活塞直径(mm)

100

125

160

250

公称压力PN(MPa)

0.6 1.0

固有流量特性

近似等百分

工作温度(℃)

≤150

信号范围Pr(KPa)

20~100、40~200、400~600

允许泄漏量

在允许压差范围内泄漏量为零

表中所列执行机构为标准配置,可根据工艺要求选配。

订货时请用户提供以下资料:
调节阀名称、型号
公称通径(mm)
公称压力(MPa)
固有流量特性
额定流量系数(Kv)
整机作用方式
介质名称
工作温度及范围
阀体、阀内件及填料材质
所配附件
夹套调节阀须注明载热体接口形式及尺寸
低温调节阀须注明保温长度、冷箱连接方式
防爆要求
其它特殊要求
