产品名称: 气动高真空蝶阀
产品型号: GIQ
产品口径: DN40-1200
产品压力: 0.6~6.4Mpa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

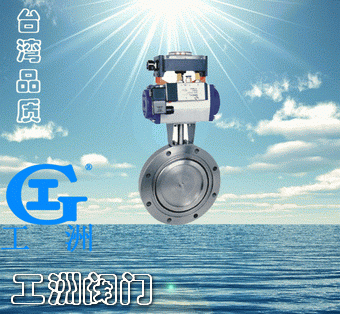

■GIQ型-气动高真空蝶阀

■GIQ型气动高真空蝶阀是通过电磁换向阀改变气路方向,控制执行气缸驱动蝶阀作启闭运动。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。可选配反馈信号装置及电气阀门定位器。

■主要技术性能

适用范围  105~1.3×10-4Pa
阀门漏率  ≤1.3×10-4Pa.L/S.
适用温度  -25~+80℃(丁腈橡胶)
 -30~+150℃(氟橡胶)
气源压力  0.4~0.6MPa
安装方向  任意

■ 主要零件材料

■  阀体、阀盖、阀杆:碳钢或不锈钢
密封件:丁腈橡胶、氟橡胶。

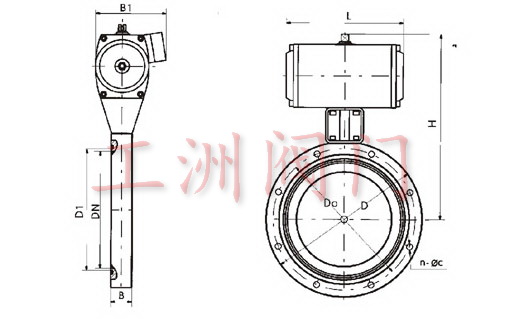

■ 外形及连接尺寸(mm)(JB919)

型号
DN
D
Do
D1
B
H
B1
L
n-φc
GID-40
40
85
70
44
22
162
90
104
4-φ7
GID-50
50
110
90
55
22
175
90
104
4-φ7
GID-65
65
125
105
70
26
198
102
140
4-φ9
GID-80
80
145
125
85
30
208
102
140
4-φ9
GID-100
100
170
145
105
30
220
102
140
4-φ12
GID-150
150
220
195
156
35
272
115
164
8-φ12
GID-200
200
275
250
208
40
330
205
190
8-φ12
GID-250
250
330
300
258
45
335
205
190
8-φ14
GID-300
300
380
350
308
55
426
152
247
8-φ14
GID-400
400
500
465
410
60
520
180
308
8-φ18
GID-500
500
600
565
510
80
643
220
378
12-φ18
GID-600
600
710
670
610
100
760
270
524
12-φ21
GID-800
800
920
815
815
130
962
320
648
20-φ21
GID-1200
1200
1440
1280
1280
150
1360
385
1480
36-φ19
