产品名称: 电动高真空蝶阀
产品型号: GID型
产品口径: DN40-1200
产品压力: 0.6~6.4Mpa
产品材质: 铸钢、不锈钢、合金钢等
产品概括: 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话: 021-51875781 57432316 57433027
  产品详细信息

■ GID型-电动高真空蝶阀

■ GID型电动高真空蝶阀是以电动装置驱动阀杆与阀板执行启闭动作。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。

■ 主要技术性能

   适用范围  105~1.3×10-4Pa
 阀门漏率  ≤1.3×10-4Pa.L/S.
 适用温度  -25~+80℃(丁腈橡胶)
 -30~+150℃(氟橡胶)
 电  源  220V/50Hz
 安装位置  任意

■ 主要零件材料

■阀体、阀盖、阀杆:碳钢或不锈钢
密封件:丁腈橡胶、氟橡胶。

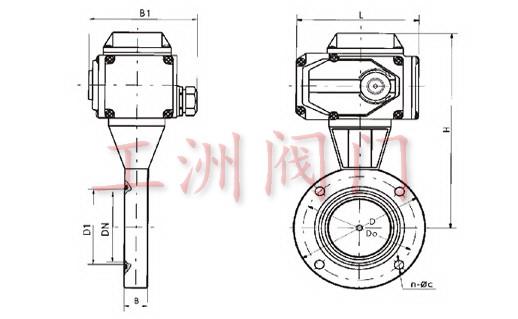

外形及连接尺寸(mm)(JB919)

型号
DN
D
Do
D1
B
H
B1
L
n-φc
GID-40
40
85
70
44
22
183
139
157
4-φ7
GID-50
50
110
90
55
22
195
139
157
4-φ7
GID-65
65
125
105
70
26
203
139
157
4-φ9
GID-80
80
145
125
85
30
213
139
157
4-φ9
GID-100
100
170
145
105
30
231
139
157
4-φ12
GID-150
150
220
195
156
35
251
139
157
8-φ12
GID-200
200
275
250
208
40
315
147
207
8-φ12
GID-250
250
330
300
258
45
343
147
207
8-φ14
GID-300
300
380
350
308
55
368
147
207
8-φ14
GID-400
400
500
465
408
60
451
182
256
8-φ18
GID-500
500
600
565
510
80
535
182
280
12-φ18
