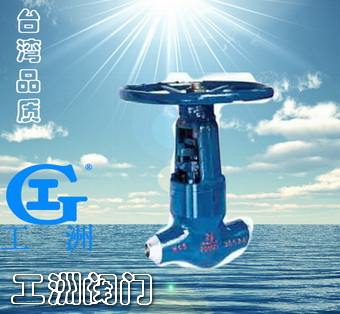

产品名称:磅级高温高压电站截止阀产品型号:J61Y产品口径:DN15-300产品压力:1.0~40.0MPa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

产品用途:
磅级高温高压电站截阀适用于ANSI Class1500~3500Lb,工作温度-29~570℃的石油、化工、火力电站等各种工况的管路上,切断或接通介质。适用介质为:水、蒸汽等。操作方式有:手动、齿轮传动、电动等。
产品结构特点
1.产品设计制造按ANSIB16.34、E101标准,可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构,内腔压力越高密封性能越好。支管两端为4.阀瓣和阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,密封面6.阀盖填料函深度合理,填料加缓蚀剂,密封可靠,开关平稳。
7.阀门具有上密封结构,保证阀门开启运行时不经阀杆外漏。
8.电动截止阀的开启和关闭由电动装置来控制,电动装置分别配有专用电机、减速器、转矩控制机构,现场操作机构,手、电动切换机构。除就地操作外,还可进行远距离操作。

主要零件的材料说明:
阀 体WCBWC1WC6WC9
阀 盖2515CrMoA12Cr1MoVA12Cr1MoVA
支 架 WCB WCBWCBWCB
WC1WC6WC9
阀 瓣2515CrMoA12Cr1MoVA12Cr1MoVA
阀 杆25Cr2MoV25Cr2MoV20Cr1Mo1V1A20Cr1Mo1V1A
阀 座2515Cr1MoA12Cr1MoVA12Cr1MoVA
密封环增强柔性石墨
填 料增强柔性石墨
阀杆螺母ZCuA110Fe3
