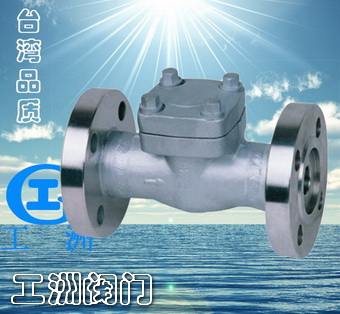

产品名称:锻钢法兰止回阀产品型号:H41Y产品口径:DN15-50产品压力:0.6~32.0Mpa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

锻钢法兰止回阀介绍:

双正锻钢法兰阀门有三种阀盖设计形式。第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片 (31 6夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是烛接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可须用全焊透连接。第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封。法兰端阀适应于闸阀、截止阀、升降式止回阀和旋启式止回阀及球阀。

法兰端阀门设计结构和特征:
法兰阀门符合API602,MSS-SP-118(可采用标准)和ANSI B16.34、B35352。检验与测试按API598,标志按MSS-SP-25
采用以下结构
全径或缩径
结构长度按ANSI B16.5 F16.5
法兰自紧式阀盖
明杆支架型
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖,螺式连接,全焊密封式阀盖以及螺纹连接内压自紧密封阀盖



锻钢法兰止回阀准材质明细表

序号

零件名称

CS to ASTM

AS to ASTM

SS to ASTM

TypeA105

Type F22

Type F304(L)

TypeF316(L)

1

阀体

A105

A182 F22

A182 F304(L)

A182 F316(L)

2

铭牌

SS

3

阀瓣

A276 420

A276 304

A276 304(L)

A276 316(L)

4

阀盖

A105

A182F22

A182 F304(L)

A182 F316(L)

5

垫片

316夹柔性石墨

316夹PTFE SS+PTFE

6

螺栓

A193 B7

A193 B16

A193 B8

A193 B8fMl

适用介质

水、蒸气、油品等

水、蒸气、油品等

硝酸、醋酸等

适用温度

-29℃~425℃

-29℃~550℃

-29℃~180℃

注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 CS=碳钢;AS=合金钢:SS=不锈钢



锻钢法兰端止回阀尺寸(mm)和重量(kg)

NPS

1/2

3/4

1

1 1/4″

1 1/2″

2

L(RF)
L1(BW)

150

108

117

127

140

165

203

300

152

178

203

216

229

267

600

165

190

216

229

24l

292

H

150,1300

61

6l

79

95

103

118

600

6l

79

95

103

118

135

重量

150

RF

2.56

3.37

4.37

8.17

8.94

12.64

BW

1.70

1.90

2.10

5.12

5.50

7.89

300

RF

2.73

3.65

4.74

8.77

9.60

13.70

BW

1.90

2.10

3.00

5.12

6.60

7.85

600

RF

3.00

4.00

5.83

9.47

10.10

15.6

BW

2.00

3.12

4.25

7.25

8.56

13.60
