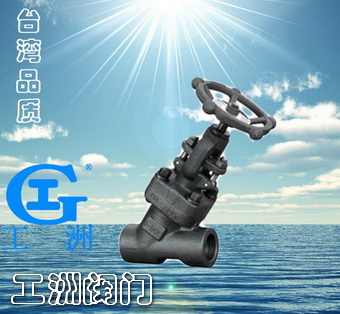

产品名称:Y型锻钢截止阀产品型号:Z15Y产品口径:DN15~DN50产品压力:1.0-10.0Mpa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

Y型锻钢截止阀介绍:

"Y"型锻钢阀有三种阀盖设计形式:第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封.

可设计成"Y"型阀的有截止阀和止回阀

Y"型阀设计结构和特征:
"Y"型截止阀和止回阀阀门符合ANSIB16.34.检验与测试按API598,标记按MSS-SP-25.

Y型锻钢截止阀采用以下结构:
全径和缩径
升降式和球式止回阀
按需内置弹簧
可拆卸实习阀瓣
自定义压板压套式
整体式上密封座
明杆支架型(OS&Y)
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
承插端符合ASMEB16.11
螺纹连接端(NPT)符合ANSI/ASMEB1.20.1
阀瓣可变换为针型、节流型、球型、止回型

相关压力:
・800LB
・900LB~2500LB
・800LB

Y型锻钢截止阀设计结构和特征:
"Y"型截止阀和止回阀阀门符合ANSIB16.34.检验与测试按API598,标记按MSS-SP-25.
采用以下结构
全径和缩径
升降式和球式止回阀
按需内置弹簧
可拆卸实习阀瓣
自定义压板压套式
整体式上密封座
明杆支架型(OS&Y)
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
承插端符合ASMEB16.11
螺纹连接端(NPT)符合ANSI/ASMEB1.20.1
阀瓣可变换为针型、节流型、球型、止回型

相关压力:
・800LB
・900LB~2500LB
・800LB

Y型锻钢截止阀标准材质细表:

序号
零件名称
CStoASTM
AStoASTM
SStoASTM
A105
F22
F304(L)
F316(L)
1
阀体
A105
A182F22
A182F304(L)
A182F316(L)
2
阀瓣
A276420
A276304
A276304(L)
A276316(L)
3
阀杆
A182F6
A182F304
A182F304(L)
A182F316(L)
4
垫片
316夹柔性石墨
316夹PTFE
5
阀盖
A105
A276 304
A182F304(L)
A182F316(L)
6
螺栓
A193B7
A193B16
A193B8
A193B8M
7
填料
柔性石墨
PTFE
8
填料压套
A276410
A182F304(L)
A182F316(L)
9
填料压板
A216WCB
A351CF8
10
手轮
A197
11
铭牌
SS
12
螺母
A1942H
A1944
A1948
A1948M
13
阀杆螺母
A276410
14
螺母
A1942H
A1944
A1948
A1948M
15
活节螺栓
A193B7
A193B16
A193B8
A193B8M
16
销钉
柔性石墨
PTFE
适用介质
水、蒸汽、油品等
水、蒸汽、油品等
硝酸、醋酸等
适用温度
―29℃~425℃
―29℃~550℃
―29℃~200℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

Y型锻钢截止阀尺寸(MM)和重量(KG)

NPS
1/2"
3/4"
1"
11/4"
11/2"
2"
L
98
111
120
140
140
170
H(开)
175
215
254
305
305
365
W
100
125
160
160
180
200
重量
5
6.3
7.6
9.8
13.8
14.0

锻钢“Y”型自密封截止阀 900Lb~2500lb

Y型锻钢截止阀标准材质明细表

序号
零件名称
CStoASTM
AStoASTM
SStoASTM
A105
A182F22
A182F304(L)
A182F316(L)
1
阀体
A105
A182F22
A182F304(L)
A182F316(L)
2
阀瓣
A276 420
A276 304
A276 304(L)
A276 316(L)
3
阀杆
A182 F6
A182F304(L)
A182F316(L)
4
密封螺母
A105
A182F304
A182F304(L)
A182F316(L)
5
填料
柔性石墨
PTFE
6
密封圈
F182F304L
A182F316(L)
7
提升螺母
A1942H
A1944
A1948
A1948M
8
填料压套
A276 420
A182 F304
9
填料压板
A216WCB
A351CF8
10
销钉
A276420
A182F304
11
活节螺栓
A193 B7
A193B16
A193B8
A1983 B8M
12
螺母
A1942H
A1944
A1948
A1948M
13
油嘴
A105
A182F22
A182F304(L)
A182F316(L)
14
阀杆螺母
A276 F410
15
阀盖
A105
A182F22
A182F304(L)
A182F316(L)
16
铭牌
SS
17
锁紧螺母
A1942H
A1944
A1948
A1948M
18
手轮
A197
适用介质
水、蒸汽、油品等
水、蒸汽、油品等
硝酸、醋酸等
适用温度
―29℃~425℃
―29℃~550℃
―29℃~200℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

Y型锻钢截止阀尺寸(MM)和重量(KG)

NPS
1/2"
3/4"
1"
11/4"
11/2"
2"
L
900Lb-150Lb
140
140
140
178
178
216
2500Lb
186
186
186
232
232
279
H(开)
333
333
332
408
406
524
W
125
125
160
160
180
200
重量
900LB-1500LB
11.2
10.5
10.1
21.0
19.6
40.4
2500LB
12.3
11.6
10.8
28.0
26.4
43.8
