产品名称:Y型锻钢止回阀产品型号:Z65Y产品口径:DN10~DN50产品压力:1.0-10.0Mpa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

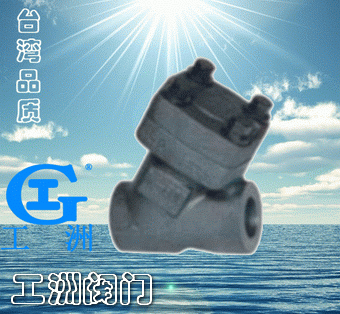

Y型锻钢止回阀介绍:

"Y"型锻钢阀有三种阀盖设计形式:第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封.

可设计成"Y"型阀的有截止阀和止回阀

Y"型阀设计结构和特征:
"Y"型截止阀和止回阀阀门符合ANSIB16.34.检验与测试按API598,标记按MSS-SP-25.

采用以下结构:
全径和缩径
升降式和球式止回阀
按需内置弹簧
可拆卸实习阀瓣
自定义压板压套式
整体式上密封座
明杆支架型(OS&Y)
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
承插端符合ASMEB16.11
螺纹连接端(NPT)符合ANSI/ASMEB1.20.1
阀瓣可变换为针型、节流型、球型、止回型

Y型锻钢止回阀相关压力:
・800LB
・900LB~2500LB
・800LB

Y"型阀设计结构和特征:
"Y"型截止阀和止回阀阀门符合ANSIB16.34.检验与测试按API598,标记按MSS-SP-25.
采用以下结构
全径和缩径
升降式和球式止回阀
按需内置弹簧
可拆卸实习阀瓣
自定义压板压套式
整体式上密封座
明杆支架型(OS&Y)
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
承插端符合ASMEB16.11
螺纹连接端(NPT)符合ANSI/ASMEB1.20.1
阀瓣可变换为针型、节流型、球型、止回型

相关压力:
・800LB
・900LB~2500LB
・800LB

Y型锻钢止回阀标准材质明细表

序号
零件名称
CStoASTM
AStoASTM
SStoASTM
A105
F22
F304(L)
F316(L)
1
阀体
A105
A182F22
A182F304(L)
A182F316(L)
2
阀瓣
A276420
A276304
A276 304(L)
A276316(L)
3
阀盖
A105
A182F22
A182F304(L)
A182F316(L)
4
铭牌
SS
适用介质
水、蒸汽、油品等
水、蒸汽、油品等
硝酸、醋酸等
适用温度
―29℃~425℃
―29℃~550℃
―29℃~200℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

Y型锻钢止回阀尺寸(MM)和重量(KG)

NPS
缩径
3/8”
1/2”
3/4”
1”
11/4”
11/2”
2”
全径
3/8”
1/2”
3/4”
1”
11/4”
11/2”
2”
L
98
98
110
120
140
140
170
200
H(开)
85
85
95
105
114
114
132
145
重量
3.1
3.0
3.7
6.5
8.5
8.0
10.9
12.5
