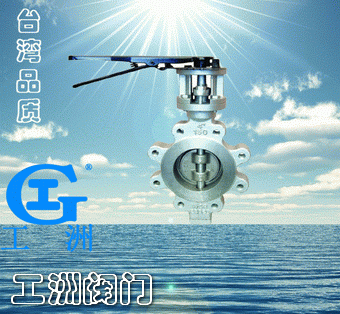

产品名称:手动美标蝶阀产品型号:D41F产品口径:DN50-600产品压力:150LB~300LB产品材质:铸钢、不锈钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

一、用途和特点

  该系列蝶阀式广泛适用于低压、中压、高压、钢铁治金、石油、化工、电力等工业管道上作截断或调节介质流量用。该阀门采用三维偏心斜锥形阀座密封,蝶板密封采用新型金属片与弹性材料层叠而成,嵌装在蝶板上与阀座吻合。利用蝶板摆动压紧密封,所以密封面摩擦阻力小,关闭时具有越关越紧功能,这样密封性可靠,开启确保密封面完全脱离接触,保证了密封面不受损伤。该蝶阀结构特点排除了其他类型蝶阀开过位而不能密封的缺点,且在高曙下能正常使用,克服了其它类型阀门在高温使用时因热膨胀而容易泄漏的缺点。该蝶阀耕具使用介质要求,选用不同密封面材料,以保证密封面耐磨损、耐腐蚀、使用寿命长。

二、主要技术参数

公称通经
DN(in)
2"-36"
2"-36"
公称压力
PN(MPa)
150LB
300LB
实验压力Ps(MPa)
强度试验
3.0
7.5
密封试验
2.2
5.5
适用介质
水、蒸汽、油品、酸碱类、海水等
适用温度
-40~425℃

三、主要零件材料

 名称
材料
阀体
WCB、CFB、CF8M
阀板
WCB、CFB、CF8M
帆杆
304、316、1Cr13
密封套
316、304
填料
柔性石墨、氟塑料

四、主要连接尺寸

型号
英寸
L
L1
D
D1
D2
H2
H1
H
M
Z-d
毫米
英寸
毫米
英寸
毫米
英寸
毫米
英寸
毫米
英寸
毫米
英寸
毫米
英寸
毫米
英寸

D315W/F

2"
1.72
43
4.25
108
6.00
152
4.75
120.5
3.62
92
4.33
110
11.02
280
13.58
345
M18
4-19
3"
1.93
49
4.50
114
7.50
190
6.00
152.5
5.00
127
4.92
125
12.40
315
14.96
380
M18
4-19
4"
2.20
56
5.00
127
9.00
229
7.50
190.5
6.19
157
5.70
145
13.78
350
16.34
415
M20
8-19
5"
2.50
64
5.50
140
10.00
254
8.50
216
7.32
186
6.50
165
15.35
390
17.91
455
M20
8-22
6"
2.75
70
5.50
140
11.00
279
9.50
241.5
8.50
216
6.89
175
17.91
455
21.45
545
M20
8-22
8"
2.80
71
5.90
150
13.50
343
11.75
298.5
10.62
270
8.26
210
20.67
252
24.21
615
M24
8-22
10"
3.00
76
6.30
160
16.00
406
14.25
362
12.75
324
9.84
250
23.81
605
27.36
695
M24
12-25
12"
3.38
86
4.00
178
19.00
483
17.00
298.5
15.00
381
11.24
285
28.74
730
32.78
830
M27
12-25
14"
3.63
92
4.20
190
21.00
533
18.75
362
16.25
413
12.60
320
31.50
800
35.43
900
M27
12-29
16"
4.00
102
8.50
216
23.00
597
21.25
432
18.50
470
13.98
355
34.25
840
38.58
980
M30
16-29
18"
4.50
114
8.74
222
25.00
635
22.75
476
21.00
533
14.96
380
36.22
920
40.55
1030
M30
16-32
20"
5.00
127
9.00
229
27.50
399
25.00
540
23.00
584
16.34
415
39.37
1000
43.70
1110
M33
20-32
24"
6.06
154
10.50
267
32.00
813
29.50
578
27.25
692
18.70
475
45.51
1155
51.37
1305
M33
20-35
30"
6.50
165
11.50
292
38.75
985
36.00
635
33.75
857
22.38
580
54.13
1375
60.03
1525
M39
28-35
32"
7.50
190
12.50
318
41.75
1060
38.50
749.5
36.00
914
24.80
630
56.50
1435
62.40
1585
M39
28-41
36"
8.00
203
13.00
330
46.00
1168
42.75
914
40.25
1022
26.77
680
62.40
1585
69.48
1765
M20
32-41

D330W/F

6"
2.75
70
9.50
978
3.50
216
6.89
175
17.91
435
21.45
545
M20
8-22
8"
2.80
71
11.75
1085
10.62
270
8.26
210
20.67
525
24.21
615
M24
8-22
10"
3.00
76
14.25
240
12.75
324
9.84
250
23.81
605
27.36
695
M24
12-25
12"
3.38
86
17.00
298
15.00
381
11.24
285
28.74
730
32.78
830
M27
12-25
14"
3.63
92
18.25
362
16.25
413
12.64
320
31.50
800
35.43
900
M27
12-29
16"
4.00
102
21.25
432
18.50
470
13.98
355
34.25
870
38.58
980
M30
16-29
18"
4.50
114
22.75
476
21.00
533
14.96
380
36.22
920
40.55
1030
M30
16-32
20"
5.00
127
25.00
540
3.00
584
16.34
415
39.37
1000
43.70
1110
M33
20-32
24"
6.06
154
29.50
578
277.25
692
18.70
475
45.51
1156
51.37
1305
M33
20-35
30"
6.50
165
36.00
635
33.75
857
22.38
580
54.13
1375
60.03
1525
M39
28-35
36"
8.00
203
42.75
749
40.25
1022
26.77
680
62.40
1585
69.48
1765
M18
32-42

D315L

2"
1.72
43
4.25
108
6.50
165
5.00
914
3.62
92
4.33
110
11.02
280
13.58
345
M20
8-19
3"
2.50
64
4.50
114
8.26
210
6.63
1085
5.08
127
4.92
125
12.40
315
14.96
380
M20
8-22
4"
2.50
64
5.00
127
10.00
254
7.87
127
6.18
157
5.70
145
13.78
350
16.34
415
M20
8-22
5"
2.75
70
5.50
140
11.00
279
9.25
168
7.32
186
6.30
165
15.35
390
17.91
455
M20
12-22
6"
3.00
76
8.30
210
12.50
318
10.63
200
8.50
216
6.89
175
17.91
455
21.45
545
M24
12-26
8"
3.50
89
9.05
230
15.00
381
13.00
235
10.62
270
8.26
210
20.67
525
24.21
615
M27
16-29
10"
4.50
114
9.84
250
17.50
445
15.24
270
12.75
324
9.84
250
23.81
605
27.36
695
M30
16-32
12"
4.50
114
10.62
270
20.50
521
17.76
330
15.00
381
11.24
285
28.74
730
32.78
830
M30
20-32
14"
5.00
127
10.62
270
23.00
584
20.24
387
16.26
413
12.60
320
31.50
800
35.43
900
M33
20-35
16"
5.50
140
12.20
310
25.50
648
12.50
451
18.50
470
13.98
355
34.25
840
38.58
980
M33
24-35
18"
5.98
152
13.00
330
28.00
711
24.72
514
21.00
533
14.96
380
36.22
920
40.55
1030
M33
24-35
20"
5.98
152
13.80
350
30.50
775
27.00
571
23.00
584
16.34
415
39.37
1000
43.70
1110
M33
24-41
24"
7.00
178
15.35
390
36.00
914
32.00
628
27.24
692
18.70
475
45.51
1155
51.37
1305
M39
28-49
30"
9.01
229
17.71
450
43.00
1092
39.25
686
27.69
703
22.38
580
54.13
1375
60.03
1525
M45
32-53
36"
9.88
241
20.07
510
50.00
1270
46.00
813
34.88
886
26.77
680
62.40
1585
69.48
1765
M50
12-22

D330L

6"
3.00
76
10.63
997
8.50
216
6.89
175
17.91
455
21.45
545
M20
12-36
8"
3.50
89
13.00
1168
10.62
270
8.26
210
20.67
525
24.21
615
M24
16-29
10"
4.50
114
15.24
270
12.75
324
9.84
250
23.81
605
27.36
695
M27
16-32
12"
4.50
114
17.76
330
15.00
381
11.24
285
28.74
730
32.78
830
M30
20-32
14"
5.00
127
20.24
387
16.26
413
12.60
320
31.50
800
35.43
900
M30
24-35
16"
5.50
140
22.30
451
18.50
470
13.98
355
34.25
840
38.58
980
M33
24-35
18"
5.98
152
24.72
514
21.00
533
14.96
380
36.22
920
40.55
1030
M33
24-35
20"
5.98
152
27.00
591
23.00
584
16.34
415
39.37
1000
43.70
1110

M33

24-41
24"
7.00
178
32.00
628
27.24
692
18.70
475
45.51
1155
51.37
1305
M39
28-49
30"
9.01
229
39.25
686
27.69
703
22.38
580
54.13
1375
60.03
1525
M45
32-52
36"
9.88
241
46.00
813
34.88
886
26.77
680
62.40
1585
69.48
1765
M50
32-52
