BL8C4Y、BL8C5Y锻钢波纹管截止阀

产品名称：锻钢波纹管截止阀产品型号：BL8C4Y、BL8C5Y产品口径：DN10-50产品压力：0.6~32.0Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。    产品详细信息

锻钢波纹管阀门概述：

工洲锻钢波纹管阀门有二种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(304夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊接连接.
延长阀体阀门适用于闸阀、球阀和截止阀。

延长阀体阀门设计结构和特征：

延长阀体阀门符合API602.检验与测试按API598,标记按MSS-SP-25.

采用以下结构

自定心压板压套式

螺纹、承插或对焊接端整体延长阀体

螺栓连接、缠绕垫片密封式阀盖和螺纹连接、全焊密封式阀盖

整体式上密封座

承插端符合ASME B16.11

螺纹端符合（NPT）ANSI/ASME B1.20.1

明杆支架型（OS￡Y）

相关压力：

・800LB

锻钢波纹管截止阀 800Lb

锻钢波纹管截止阀标准材质细表

序号
零件名称
CStoASTM
AStoASTM
SStoASTM
A105
A182F22
A182F304(L)
A182F316(L)
1
阀体
A105
A182F22
A182F304(L)
A182F316(L)
2
阀瓣
A276420
A276304
A276304(L)
A276316(L)
3
阀杆
A182F6
A182F304
A182F304(L)
A182F316(L)
波纹管
SS
4
垫片
316夹柔性石墨
316夹PTFE
5
阀盖
A105
A182F22
A182F304(L)
A182F316(L)
6
螺栓
A193B7
A193B16
A193B8
A193B8M
7
填料
柔性石墨
PTFE
8
填料压套
A276420
A182F304
10
填料压板
A216WCB
A351CF8
12
阀杆螺母
A276420
手轮
A197
13
锁紧螺母
A1942H
A1944
A1948
A1948M
销钉
A276420
A182F304
活节螺栓
A193B7
A193B16
A193B8
A193B8M
螺母
A1942H
A1944
A1948
A1948M
垫圈
SS
14
铭牌
SS
适用介质
水、蒸汽、油品等
水、蒸汽、油品等
硝酸、醋酸等
适用温度
―29℃～425℃
―29℃～550℃
―29℃～200℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

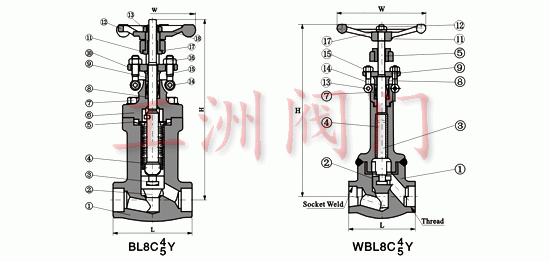

锻钢波纹管截止阀尺寸(MM)和重量(KG)

NPS
缩径
3/8"
1/2"
3/4"
1"
11/4"
11/2"
2"
全径
3/8"
1/2"
3/4"
1"
11/4"
11/2"
L1
79
79
92
111
120
120
140
L
79
79
92
111
120
152
172
H(开)
220
220
225
244
321
321
347
W
100
100
100
125
160
160
180
重量
螺栓式
3.2
3.0
4.8
7.9
11.0
16.8
25.2
焊接式
3.0
2.8
4.8
7.0
9.6
13.5
20.25
