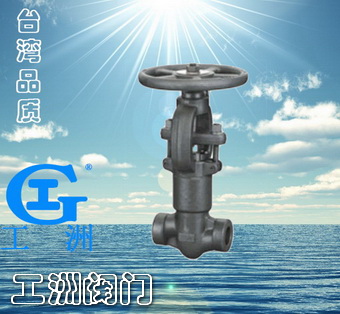

产品名称:锻钢自密封截止阀产品型号:J61Y产品口径:DN15-50产品压力:0.6~32.0Mpa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

锻钢自密封截止阀标准材质明细表

序号
零件名称
CS to ASTM AS to ASTM
SS to ASTM
Ttpe A105 Type A182 F22 Type A182 304(L) A182 F316(L)
1
阀体
A105A182 F22 A182 F304(L) A182 F316(L)
2
阀瓣
A276 420 A276 304 A276 304(L) A276 316(L)
3
阀杆
A182 F6 A182 F304A182 F304(L) A182 F316(L)
4
密封螺母
A105A182 F304A182 F304(L)A182 F316(L)
5
密封圈
A182 F304LA182 F316L
6
阀盖
A105A182 F22      A182 F304(L)           A182 F316(L)
7
销钉
A276 420 A182 F304
8
垫圈
A105A182 F22      A182 F304(L)           A182 F316(L)
9
提升螺母
A194 2H A194 4 A194 8 A194 8M
10
填料
柔性石墨PTFE
11
手轮
A276 420 A182 F304
12
填料压板
A216 WCBA351 CF8
13
填料压板
A193 B7 A193 B16 A193 B8 A193 B8M
14
螺母
A194 2H A194 4 A194 8 A194 8M
15
阀杆螺母
A276 410
16
手轮
A197
17
铭牌
SS
18
螺母
A194 2H A194 4 A194 8 A194 8M
适用介质
水、蒸汽、油品等水、蒸汽、油品等硝酸、醋酸等
适用温度-29℃~425℃-29℃~550℃-29℃~180℃
注意:客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;

锻钢自密封截止阀尺寸(mm)和重量(kg)
NPS1/2"3/4"1"11/4"11/2"2"
L(RTJ)900Lb~1500Lb216229254279305368
2500Lb264273308349384451
H(开)900Lb~1500Lb318318318398408524
2500Lb333333333410420524
W160160180200250280
重量900Lb~1500Lb15.516.918.928.934.352.8
2500Lb18.020.523.036.145.081.5
