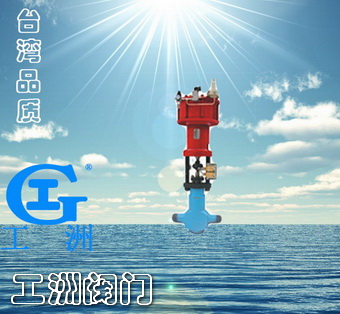

| 产品名称： | 主蒸汽疏水阀 |
| 产品型号： | STR |
| 产品口径： | DN50-150 |
| 产品压力： | 0.6~10.0Mpa |
| 产品材质： | 铸钢、不锈钢、合金钢等 |
| 产品概括： | 生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 |
| |
 产品详细信息 |

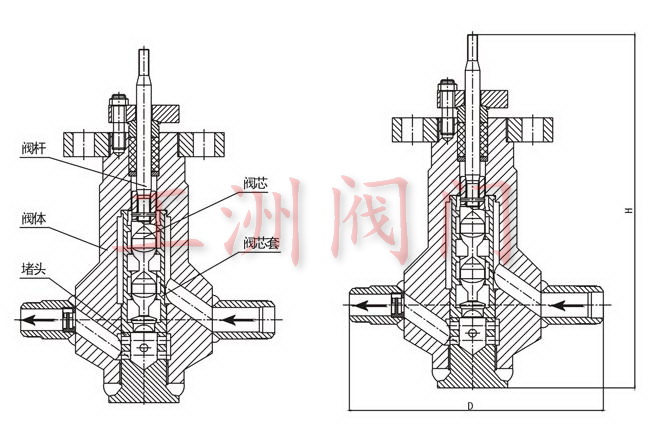

STR主蒸汽疏水阀概述： 主蒸汽疏水阀STR是一种串级式高压差调节阀，该阀适用于火力发电厂主蒸汽和再热蒸汽管道等的疏水系统。控制高温高压降饱和水，高温蒸汽疏水阀可以是电动或者气动，也可以是手动操作。气动或电动疏水阀型号是STR，手动疏水阀型号是MTR,它是大型火力发电机组的关键阀门之一。 高温蒸汽疏水阀的主要优点： 流体通道串级时，不断改变流体方向，控制流体速度30m/s,防止空化破坏。 节流面与密封面分开，根据疏水流量设有不同的节流元件，阀内主件表面硬化处理，硬度可达到HRC70左右，关闭严密，寿命长。 阀体组件采用自内压密封结构，压差越大，密封性越好。 阀体组件与执行机构采用浮动式连接。可以消除阀芯与推杆不同心造成的卡死想象。 技术参数和性能 阀体 形 式 铸造或锻造的直通式阀体 公称通径 DN65，80，100，125，150，200，250，300 公称压力 PN1.6,4.0,.6.4Mpa 连接形式 法兰连接 BW焊接 材 料 WCB 工作温度 小于420度 填 料 高温石墨编织填料 阀内组件 阀芯形式 压力平衡式单座阀芯 流量特征 等百分比或线性 材 料 440B 特种不锈钢 执行机构 形 式 汽缸活塞执行机构或电动执行机构 供气压力 0.5Mpa 气源接头 RC1/4 环境温度 -30-70度 附 件 （气动执行机构）定位器，手轮机构，空气过滤减压阀 性能 泄漏量 金属阀座符合标准符合ANSI B16.104―1976 IV级 回 差 小于全行程的3%（不带定位器）小于全行程的1%(带定位器) 线 性 小于全行程的+-5%（不带定位器）小于全行程的+-1%(带定位器) 可调范围 50：1 阀体 公称通径 DN25,32,40,50 公称压力 PN32, 42Mpa 连接形式 BW焊接式 材 料 12Cr1MoV锻件 介质温度 小于560度 阀内组件 阀芯形式 迷宫套筒式阀内组件，串级套筒式阀内组件 材 料 不锈钢 填 料 石棉与石墨编织填料 流体方向 高进低出 执行机构 气缸执行机构，电动执行机构，手动执行机构 作用形式 气―开式或气关式两位动作 泄漏量 符合ANSI B16.104―1976 V级 回 差 小于全行程的3%（不带定位器） 线 性 小于全行程的+-5%（不带定位器） 标准附件 执行机构带手轮机构和二位三通电磁阀 公称通径和额定行程 公称通径DN | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 额定行程mm | 40 | 40 | 50 | 50 | 60 | 75 | 75 |
订货须知 1.产品型号与名称 2.公称通径DN(mm) 3.公称压力
4.流量特性 5.阀体材质 6.额定流量系数 7.介质种类和温度范围 8.阀前后压力(压差) 9.电源电压和控制信号
10.其它特殊要求 |
