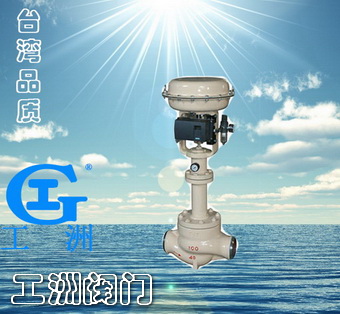

KHPS高压单座调节阀

产品名称：高压单座调节阀产品型号：KHPS产品口径：DN25-80产品压力：0.6~10.0Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。    产品详细信息

技术参数和性能:

阀体型式:直通单座铸造球型阀
公称通径:25～80mm
公称压力:ANSI 900、1500、2500JIS 63K
连接形式:法兰式: RF RJ
标准按ANSI B16.5
  焊接式:嵌接焊SW（25～80mm）
　 对接焊BW（80mm）
材  　料:ZG25I、 ZG1Cr18Ni9，ZG0Cr17Ni12Mo2、2.25Cr1.0Mo
　 1.25Cr0.5Mo 、5.0Cr0.5Mo、SCPH21、SCPH32、SCPH61、Ti
  上阀盖:常温型（P）：-5 ~ 230℃,伸长Ⅰ型（E1）：230 ~ 566℃
    备注:工作温度不准超过各种材料的允许范围。
压盖形式:螺栓压紧式
填 料 石:棉编织填料



阀内组件:
阀芯形式:单座柱塞形阀芯
流量特性:等百分比（%）和线性（L）
材料　不锈钢（1Cr18Ni9Ti 、0Cr17Ni12Mo2Ti 8Cr17和不锈钢堆焊司太莱合金）


执行机构:
形式　HA多弹簧式薄膜执行机构
膜片材料:乙丙橡胶夹尼龙
弹簧范围:0.04～0.20，0.08～0.24MPa
供气压力:0.28、0.30、0.35、0.04、0.26～0.28、0.26～0.4MPa
气源接头:Rc1/4
环境温度:－30～+70℃
阀作用形式气 ─ 开、气 ─ 关式
附件定位器、手轮机构、气动阀位传送器。


性能:
泄漏量:符合标准ANSI B16.104Ⅳ级,小于额定Cv的0.01%
  回差:1%(带定位器)
  线性:1%(带定位器)
可调范围:50：1



订货须知
1.产品型号与名称 2.公称通径DN(mm 3.公称压力 4.流量特性要求 5.阀体材质及阀内件材料
6.介质种类和温度范围 7.阀前后压力(压差) 8.密封形式 9.配套附件
