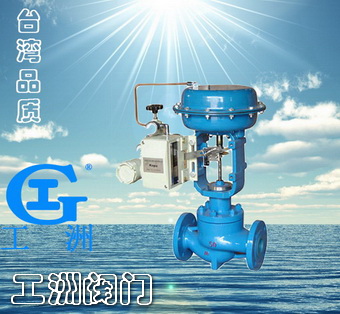

产品名称:笼式双座调节阀产品型号:KHCB产品口径:DN40-200产品压力:0.6~10.0Mpa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

技术参数和性能:
阀体型式直通单座铸造球型阀
公称通径:40~200mm
公称压力:ANSI 125、150、300、600,IS 10、16、20、30、40K,PN 1.6、4.0、6.4Mpa
连接形式法兰式: FF RF RJ LG ,标准按ANSI B16.5;JIS ,JB/T79.1凸面、JB/T79.2凹凸面 、PN4.0 MPa
焊接式: 嵌接焊SW(40~50mm),对接焊BW(65~200mm)
材料HT200 ZG25 ZG1Cr18Ni9,ZG0Cr17Ni12Mo2 1.25Cr0.5Mo 5.0Cr0.5Mo,SCPH21 SCPH61 Ti
上阀盖:常温型(P):-17 ~ 2300C,伸长Ⅰ型(E1):-45~ -170C, 230 ~ 5660C,伸长Ⅱ型(E2):整体式(E2I):-100 ~ -450C
焊接式:(E2W):-196 ~ -1000C
压盖形式:螺栓压紧式:
  填料:V型聚四氟乙烯填料,含浸聚四氟乙烯石棉填料,石棉编织填料。

阀内组件:
阀芯形式:压力平衡式阀芯
流量特性:高精度流量特性,高容量流量特性,
    材料:17-4PH 、0Cr17Ni12Mo2Ti司太莱堆焊

执行机构:
    形式:HA多弹簧式薄膜执行机构
膜片材料:乙丙橡胶夹尼龙
弹簧范围:0.02~0.10,0.08~0.24MPa
供气压力:0.14 、 0.16 、 0.28、0.40MPa
气源接头:Rc1/4
环境温度:-30~+700C
阀作用形式:气 ─ 开、气 ─ 关式
    附件:定位器、手轮机构、气动阀位传送器。

性能:
泄漏量金属阀座:符合标准ANSI B16.104Ⅳ级,小于额定Cv的0.5%
聚四氟乙烯阀座:符合标准ANSI B16.104Ⅳ级,小于额定Cv的10-7
回差3%(不带定位器),1%(带定位器)
线性5%(不带定位器),1%(带定位器)
          备注:采用标准的V型聚四氟乙烯填料。
      可调范围:50:1

订货须知:
1.产品型号与名称 2.公称通径DN(mm 3.公称压力 4.流量特性要求 5.阀体材质及阀内件材料
6.介质种类和温度范围 7.阀前后压力(压差) 8.密封形式 9.配套附件
