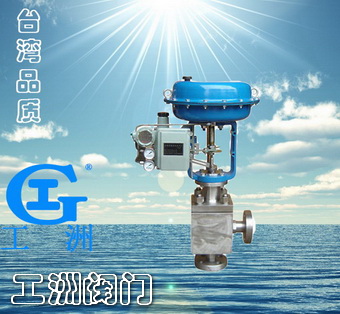

产品名称:角式调节阀产品型号:KHAA产品口径:DN40-200产品压力:0.6~10.0Mpa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

技术参数和性能:
阀体型式:单座铸造球形角阀
公称通径:40~200mm
公称压力:PN 1.6、4.0、6.4Mpa,ANSI 125、150、300、600,JIS 10、16、20、30、40K
连接形式:法兰式: FF RF RJ LG,标准按ANSI B16.5;JIS ,JB/T79.1凸面、JB/T79.2凹凸面
材料:HT200 ZG25 ZG1Cr18Ni9,ZG0Cr17Ni12Mo2 1.25Cr0.5Mo 5.0Cr0.5Mo,SCPH21 SCPH61 Ti
  上阀盖:常 温 型(P):-17 ~ 230℃,伸长Ⅰ型(E1):-45~ -17℃, 230 ~ 566℃,伸长Ⅱ型,焊接式 (E2W):-196 ~ -100℃
压盖形式:螺栓压紧式
     填料:V型聚四氟乙烯填料,含浸聚四氟乙烯石棉填料,石棉编织填料。


阀内组件:
阀芯型式:上导向单座柱塞型阀芯
流量特性:高精度流量特性,高容量流量特性,司太莱堆焊:快开阀芯
    材料:1Cr18Ni9Ti、0Cr17Ni12Mo2堆焊司太莱合金



执行机构:
    型式:HA薄膜执行机构
膜片材料:乙丙橡胶夹尼龙
弹簧范围:0.02~0.1,0.08~0.24MPa
供气压力:0.28、0.3、0.35、0.4MPa
气源接头:Rc1/4
环境温度:-30~+70℃
阀作用形式:气开式或气关式(注:也可配用VA5、VA6和VP 执行机构)
    附件:定位器、手轮机构、气动阀位传送器。



性能:
  泄漏量:符合标准ANSI B16.104-Ⅲ级,小于额定Cv的0.1%
    回差:1%(带定位器)
    线性:±1%(带定位器)
可调范围:50∶1

订货须知
1.产品型号与名称 2.公称通径DN(mm 3.公称压力 4.流量特性要求 5.阀体材质及阀内件材料
6.介质种类和温度范围 7.阀前后压力(压差) 8.密封形式 9.配套附件
