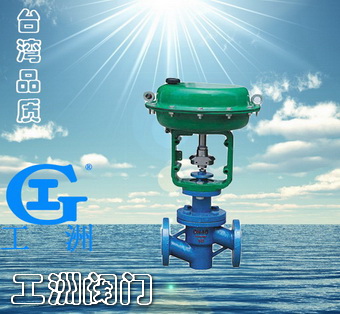

产品名称：气动薄膜衬氟调节阀产品型号：ZMAPF产品口径：DN20-150产品压力：0.6~10.0Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。    产品详细信息

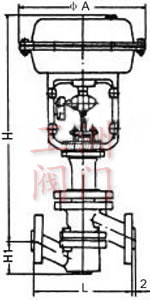

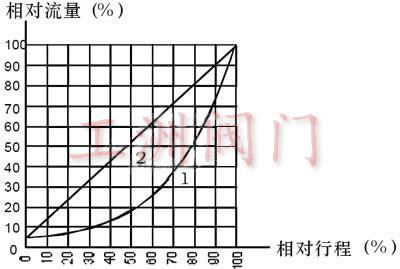

概述 ZMAPF气动薄膜衬四氟调节阀、ZJHPF气动薄膜衬四氟单座调节阀是一种防腐蚀直通单座调节阀，与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波纹管密封。广泛适用于酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。 特点： 1、耐腐蚀。几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。 2、密封性能好。采用波纹管和填料双重密封，确保无渗漏。 3、泄漏量小。由于阀芯、阀座采用软密封，确保无渗漏。 4、配用HA执行机构，输出力大、结构紧凑。 　　 产品符合GB/T4213-92。 阀体 型式:直通单座球型阀 公称通径:3/4"、20、25、32、40、50、65、80、100、150mm 公称压力:PN1.6MPa 法兰标准:JB/T79・1～79・2-94等 材料:ZG230-450衬F46 工作温度:-40～180℃ 压盖型式:螺栓压紧式 填料:V型聚四氟乙烯填料 阀内组件 阀芯型式:单座柱塞型阀芯 流量特性:线性特性和等百分比特性 阀座、阀芯材料:2Cr13衬F46 波纹管材料:聚四氟乙烯 执行机构 型式:ZHA（B）多弹簧薄膜执行机构 膜片材料:乙丙橡胶夹尼龙布、丁腈橡胶恶夹尼龙布 弹簧范围:20～100、80～240kPa 供气压力:140～400kPa 气源接口:Rc1/4” 环境温度:-30～+70℃ 阀作用型式:用正作用或反作用执行机构实现阀的气-关式或气-开式 附件:定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等 执行机构配置 型号 ZHA-22 ZHB-22 ZHA-23 ZHB-23 ZHB-34 ZHB-34 ZHA-45 ZHB-45 有效面积cm2 350 350 560 900 行程mm 16 25 40 60 弹簧范围KPa 20～100(标准):40～200; 80～240; 20～60; 60～100 允许压差 供气压力 弹簧范围 允许压差 公称通径 G3/4" 20 25 32 40 50 65 80 100 150 1.4 0.2～1.0 16 16 8 5 5 3 2.5 2 1.2 0.8 4.0 0.8～2.4 16 16 16 12 11 7 6.5 4.5 2.8 2.0 性能 泄漏量:小于阀额定容量的0.01% 回差:带定位器：小于全行程的1% 基本误差:带定位器：小于全行程的±1% 注：采用标准的V型聚四氟乙烯填料 可调范围 30：1 Kv值和行程 公称通径 G3/4" 20 25 32 40 50 65 80 100 150 阀座直径 3 4 5 6 7 8 10 12 15 20 26 32 40 50 65 80 100 150 Kv值 0.08 0.12 0.20 0.32 0.50 0.80 1.2 2.0 3.2 5.0 8 12 20 32 50 70 100 240 额定行程 10 16 25 40 60 流量特性曲线 1、等百分比特性 2、线性特性 耐腐蚀调节阀 外形尺寸 公称通径 G3/4" 20 25 32 40 50 65 80 100 150 L 116 180 185 200 220 250 275 300 350 480 A 267 267 267 267 267 267 350 350 350 470 H 401 445 485 495 523 532 697 699 699 817 H1 50 65 70 80 71 88 102 140 170 190

订货须知 订货时请填写《规格书》或注明以下内容： 一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV， 2.流体性质（包括公称压力、温度、粘度或酸碱性），3.信号压力、弹簧范围，4.流量特性， 5.阀的开关型式，6.阀体、阀芯材料，7.是否带附件，说明附件型号。以便我们的为您正确选型。 二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购； 三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
