产品名称:智能电动调节蝶阀产品型号:D971X产品口径:DN50-2000产品压力:0.6~10.0Mpa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

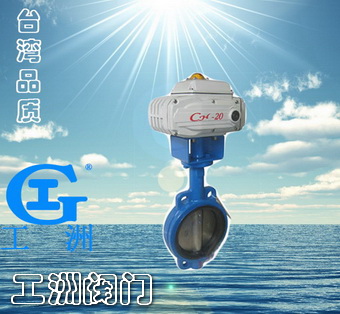

D971X智能电动调节蝶阀采用一体化结构,有输入控制信号(4-20mADC或1-5VDC)及单元相电源即可控制运转,具有功能强,体积小,轻便宜人,性能可靠,配套简单元,流通能力大,对常温、干净介质,可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达0.01%),高温高压工况可选用三偏心硬密封阀体。订货时要予以注明即可。执行机构可根据用户要求配置UNIC、PSQ、HQ、CH 等型号电子式电执行机构。它可广泛应用于食品,环保,轻工,石油,化工,教学设备,造纸,电力等到行业的工业过程自动控制系统中。
技术参数和性能
阀体:
公称通径:DN50~400mm
公称压力:PN1.6,4.0,6.4MPa
连接形式:法兰式按JB/T78-59 JB79-59对夹式法兰连接
材料:HT200 ZG25 ZG1Gr18Ni9Ti ZGOCr18Ni12Mo2Ti

上阀盖:

常温型:-20~+200℃
散热型:+200~+450℃
压盖形式:螺栓压紧式
填料:V型聚四氟乙烯,柔性石墨,石棉纺织填料 衬橡胶,衬四氟乙烯 密封材料:不锈钢,橡胶,四氟乙烯

阀内组件:

阀芯形式:阀板
流量特性:等百分比特性或直线特性
材料:1Cr18Ni9Ti OCr18Ni12M02Ti

执行机构:

类型:可选PSQ系列,3810系列或NB系列电子式角行程执行机构.亦可选用QSQ系列或DYR系列。
技术参数和性能:请参阅对应的执行机构及伺服放大器说明书。
规格参数表:
公称通径DN
50
65
80
100
125
150
200
250
300
350
400
500-2000
可与本公司商洽生产
流量系数(Kv)
110
180
232
368
656
735
1240
2025
2712
3875
5038
动作范围
0-90°
允许压差△P
小于公称压力
泄量量Q
按GB/T4213-92,为Kv值的10ˉ4
环境温度℃
-20-60℃
基本误差
±2.5%
回差
±2.5%
死区
1%
可调范围
250:1
配用执行机构
PSQ101 3610RSQ-05
Unic-05 Unic-10
CH-05 CH10
PSQ201 Unic-20
3610RSC-30
CH-20
Unic-40 PSQ501
3610RSC-50
CH-40
Unic-60
PSQ701
CH-60

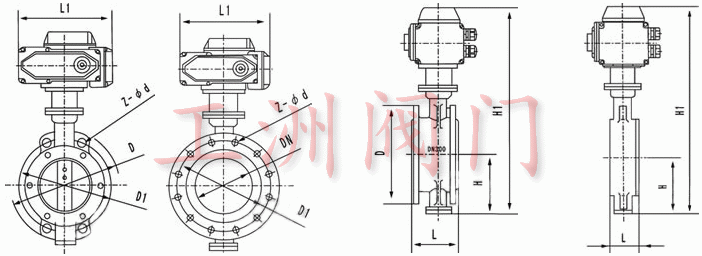

蝶阀外形尺寸:

电动对夹式蝶阀外形尺寸

公称通径DN
L
H1
H
D1
Z-φd
D
L1
50
43
452
80/112
120/125
4-18
165
208
65
46
475
88/115
136/145
4-18
185
208
80
46/49
516
96/120
160/
8-18
200
208
100
52/56
551
115/140
185
8-18
220
208
125
56/64
566
128/170
210
8-18
220
208
150
56/70
606
140/180
240
8-22
285
256
200
60/76
731
175/210
295
8-22
340
256
250
68/76
778
202/240
355
12-22
395/405
256
300
78/83
830
242/290
410
12-22
445/460
256
350
78/92
996
266/320
470
16-22
505-520
346
400
102
1058
298/350
515/525
16-26
565/580
346

电动法兰式蝶阀外形尺寸
公称通径DN
L
H1
H
D1
Z-φd
D
L1
50
108
539
82/112
125
4-18
165
208
65
112
554
95/115
145
4-18
185
208
80
114
569
100/120
160
8-18
200
208
100
114
569
100/138
180
8-18
220
208
125
140
649
125/164
210
8-18
250
208
150
140
725
145/175
240
8-22
285
256
200
152
835
170/208
295
8-22/2-22
340
256
250
165
890
195/243
350
12-22/12-26
395/405
256
300
178
995
225/283
400
12-22/12-26
445/460
256
350
190
1155
255/310
460
16-22/16-26
505/520
346
400
216
1225
285/340
515
16-26/16-30
565/580
346
注:XX/XX表示公称压力1.0MPa/1.6MPa时的数据

订货须知

订货时请填写《规格书》或注明以下内容:
、若订货前还未选定型号,请向我们提供您的使用参数:1.公称通径、额定流量系数KV,
2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀作用形式(电-关式或电-开式),4.流量特性,
5.阀前、阀后压力,6.阀体、阀芯材料,7.输入信号,8.是否带附件,说明附件型号。以便我们的为您正确选型。
、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;
、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
