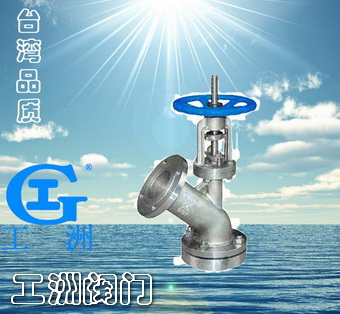

| 产品名称： | 下展式放料阀 |
| 产品型号： | TY45F |
| 产品口径： | DN25-250 |
| 产品压力： | 0.6~10.0Mpa |
| 产品材质： | 铸钢、不锈钢、合金钢等 |
| 产品概括： | 生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 |
| |
 产品详细信息 |
下展式放料阀耐腐蚀性：
1、使用介质如水、丙酮、酒精、氨、碳酸钡、苯（WCB材质的最低用温度为-290C,最高温度为4250C。）
2、使用介质如颗粒、油品、纸浆、二氧化碳 气（不锈钢材质的最低使用温度为-1000C，最高使用温度为2320C。）
3、严禁使用含氟离子液体（如HF等）也不能用强碱及磷酸（温度＞1500C 浓度＞30%）。
（二）、不锈钢的一般工作温度：≤1500C
（三）、压力范围：0.6~2.5MPa
（四）、通径范围：25~250mm
下展式放料阀主要零件材质:
| 零件名称 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12MO 2 Ti系列 | ZG00Cr17Ni14MO 2 系列 | WCB系列 | | 阀体/阀盖 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB | | 阀杆 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB | | 阀瓣 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB | | 垫片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | 石墨+304 | | 螺柱 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA | | 螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
| 下展式放料阀连接尺寸:
| DN | 上法兰 | 上法兰 | 下法兰 | 密封座 | | D1 | D2 | D3 | D4 | D5 | D6 | | 25 | 115 | 85 | 135 | 100 | 70 | 40 | | 32 | 135 | 100 | 145 | 110 | 75 | 55 | | 40 | 145 | 110 | 160 | 125 | 100 | 65 | | 50 | 165 | 125 | 180 | 145 | 85 | 70 | | 65 | 180 | 145 | 195 | 160 | 135 | 90 | | 80 | 195 | 160 | 215 | 180 | 155 | 130 | | 100 | 215 | 180 | 245 | 210 | 195 | 135 | | 125 | 245 | 210 | 280 | 245 | 180 | 145 | | 150 | 280 | 240 | 335 | 295 | 210 | 185 | | 200 | 335 | 295 | 405 | 355 | / | / |
|
|
