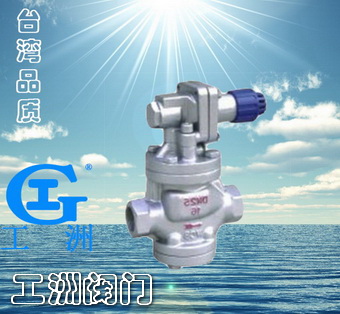

产品名称:内螺纹高灵敏度蒸汽减压阀产品型号:YG13H产品口径:DN15-50产品压力:0.6~10.0Mpa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

结构特点和用处:

    本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
    本系列产品在普通减压阀基础上做了以下改进,加大了活塞面积,改变了节流结构,改变了密封形式,改进了导阀结构和调节弹簧形式,从而从以下几方面提高了产品的性能。
    1、提高了对出口压力变化的传感效能,提高了灵敏度,大大降低了因上游压力变化,流量变化等因素引起的压力偏差。
    2、改善了流线分布,降低了噪声。
    3、改进了密封面结构,延长了密封面寿命。
    本产品主要用于蒸汽管路,适用于进口压力变化大,流量变化大的蒸汽管路。

主要技术参数和性能指标:

公称压力(Mpa)1.01.6
壳体试验压力(Mpa)*1.52.4
密封试验压力(Mpa)1.01.6
最高进口压力(Mpa)1.01.6
出口压力范围(Mpa)0.04-0.60.04-1.0
压力特性偏差(Mpa)△P2PGB12246-1989
流量特性偏差(Mpa)P2GGB12246-1989
最小压差(Mpa)0.050.07
渗漏量GB12245-1989

主要零件材料:

零件名称 零件材料
阀体 阀盖 底盖WCB
阀座 阀瓣2Cr13
缸套 活塞铝铁青铜
膜片PH15-7Mo
活塞环对位聚苯
导阀座 导阀瓣2Cr13
主阀弹簧50CrVA
导调主弹簧50CrVA
调节弹簧60Si2Mn

流量系数(Cv)
DN152025324050
Cv12.546.5916

YG43H/Y系列连接尺寸
公称通径GLHH1
151/2"14016065
203-4"14016065
251"16016868
321-1/4"18018575
401-1/2"20018578
502"23019388
